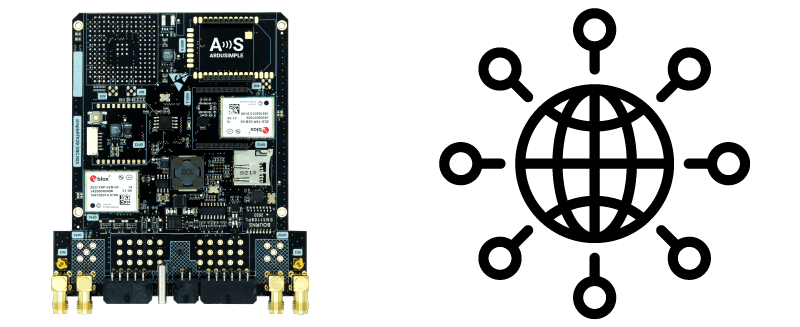

simpleRTK2B-SBC: connessione rete Ethernet IP fisso + condivisione Internet da PC

In questo tutorial mostreremo come assegnare un IP fisso al tuo SBC e come collegarlo a un PC.
Questa è una configurazione ideale per lo sviluppo di applicazioni di rete per il tuo SBC poiché ti consente di scrivere codice sul tuo PC e testarlo direttamente.
Poiché la maggior parte dei PC utilizza il WiFi per accedere a Internet, tratteremo anche come condividere la connessione Internet WiFi con il tuo SBC tramite Ethernet.
Nota che se colleghi il tuo SBC a un router con accesso a Internet, il processo è semplice.

Hardware necessario:

• simpleRTK2B-SBC con cavo ethernet
• PC (con WiFi connesso ad Internet nel caso volessi condividerlo con la tua SBC)

Passaggio 1: verifica (o imposta) la configurazione della scheda di rete del tuo PC

1. Apri Connessioni di rete tramite Esegui o Prompt dei comandi. premi il Tasto Windows e le Tasto R contemporaneamente per aprire la casella Esegui. Tipo ncpa.cpl e premi Invio e puoi accedere immediatamente a Connessioni di rete.

2. Fare doppio clic sul Ethernet icona, selezionare Protocollo Internet versione 4 (TCP/IPv4) e fare clic su Proprietà

3. È necessario impostare l'indirizzo IP fisso e la maschera di sottorete dell'adattatore. Puoi scrivere qualsiasi valore, ma per questo tutorial useremo i valori nell'immagine qui sotto. Lascia vuoto il resto dei campi e fai clic su OK.

Passaggio 2: alimenta il tuo SBC e collegalo al tuo PC tramite USB ed Ethernet

1. Dopo che tutto è connesso, apri il tuo preferito Editor IDE/codice e incolla questo codice:

importare Rete

lan = Rete.LAN() lan.attivo(I veri) (lan_ip, lan_subnet, lan_gateway, lan_dns) = ("10.0.0.1", "255.255.255.0", "10.0.0.2", "8.8.8.8") lan.ifconfig((lan_ip, lan_subnet, lan_gateway, lan_dns))

2. Come si può vedere dal codice, stiamo assegnando all'SBC l'IP fisso 10.0.0.1.
   Se esegui il codice al punto 2.1, puoi verificarne il funzionamento aprendo una finestra di comando sul tuo PC (premi il Tasto Windows e le Tasto R allo stesso tempo, digita cmd.exe e premi Invio) eseguendo un ping all'indirizzo IP SBC.

3. Se il ping riesce, congratulazioni, il tuo SBC ha ora un IP fisso che può essere riconosciuto dal tuo PC.

Passaggio 3: condividi Internet dal tuo PC con SBC

1. Apri Connessioni di rete (vedi passaggio 1.1)
2. Fai clic con il pulsante destro del mouse sulla scheda Wi-Fi e seleziona Proprietà, vai alla scheda Condivisione e seleziona Consenti agli utenti di rete di collegarsi tramite la connessione Internet di questo computer, fare clic su OK

3. Dopo aver fatto clic su OK, a volte la configurazione Ethernet viene modificata automaticamente da Windows.
   Per sicurezza, ripeti tutti i passaggi descritti nel passaggio 1 per verificare che la configurazione dell'adattatore IPv4 dell'adattatore Ethernet sia corretta, se Windows l'ha modificata, ripristinala come definito nel passaggio 1.3
4. Ora dovresti avere Internet disponibile sul tuo SBC!
   È possibile eseguire il codice seguente per verificare:

importare Rete
importare richieste as richieste

lan = Rete.LAN() lan.attivo(I veri) (lan_ip, lan_subnet, lan_gateway, lan_dns) = ("10.0.0.1", "255.255.255.0", "10.0.0.2", "8.8.8.8") lan.ifconfig((lan_ip, lan_subnet, lan_gateway, lan_dns)) req = richieste.ottenere("https://www.google.com/")
stampare(rich.contenuto) obbl.vicino()

4. Se tutto è a posto, dovresti vedere stampata sul tuo terminale microPython la risposta GET del sito web di Google.
