Come configurare u-blox Modello ZED-X20P

Introduzione

Questa pagina si applica a u-blox Moduli X20. Ti guideremo attraverso i passaggi per l'utilizzo di base del u-center 2 software, progettato per valutare le prestazioni, condurre analisi delle prestazioni e configurare u-blox ricevitori.

Installazione u-center 2

È possibile scaricare u-center 2 qui. u-center 2 è stato testato sulla piattaforma Windows 10 (64 bit) e funziona su Windows 11 così com'è. Una volta completata l'installazione con successo, devi inserire il tuo u-blox credenziali dell'account del portale di supporto e accedi con un browser. Se non hai un u-blox clic sull'account Register.

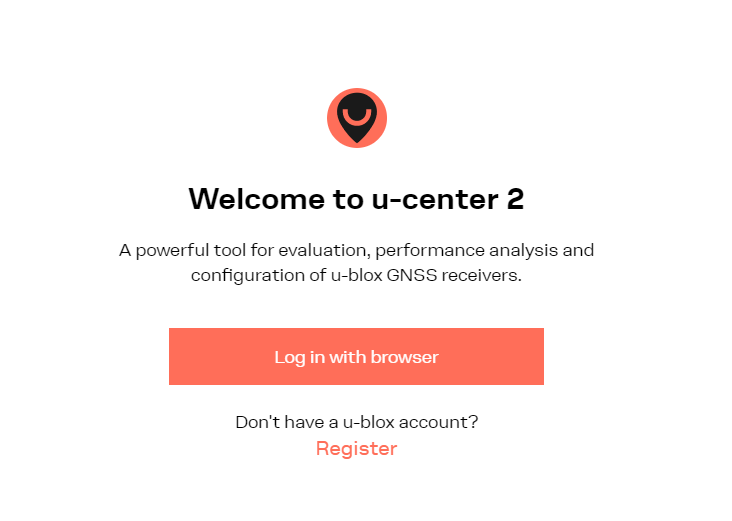

schermata di benvenuto u-center 2

Dopo aver effettuato l'accesso, avendo la connettività Internet, u-center 2 verrà avviato e potrà essere utilizzato anche offline.

Connessione a u-center 2

  1. Collega l'antenna GNSS al tuo ricevitore. Assicurati che l'antenna abbia una buona visuale del cielo per testare la funzionalità. Altrimenti, non vedrai la vista e il segnale dei satelliti.

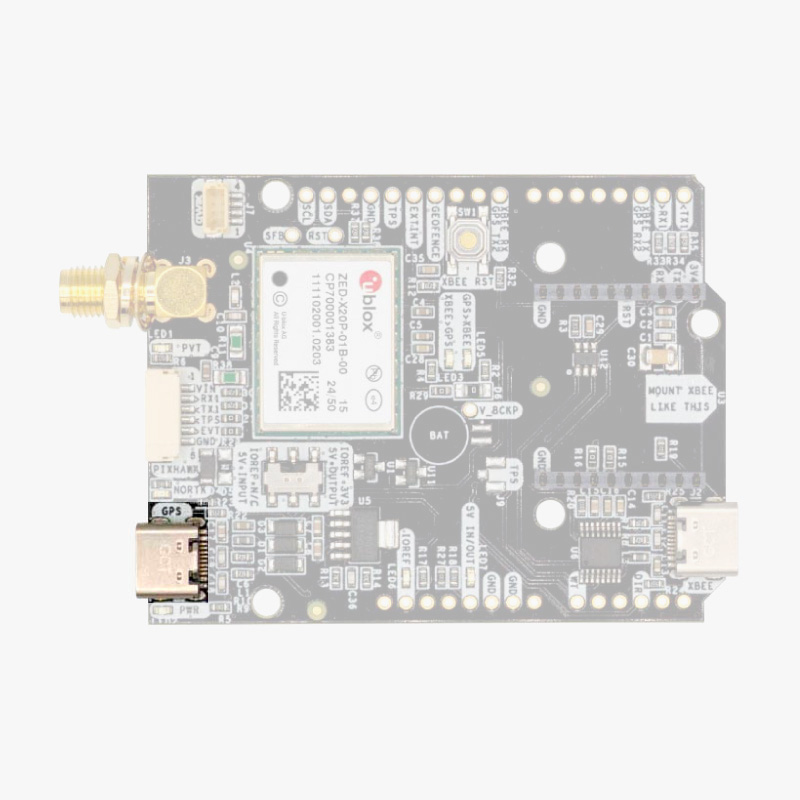

  2. Collegare il ricevitore al PC tramite la porta USB etichettata come POWER+GPS.

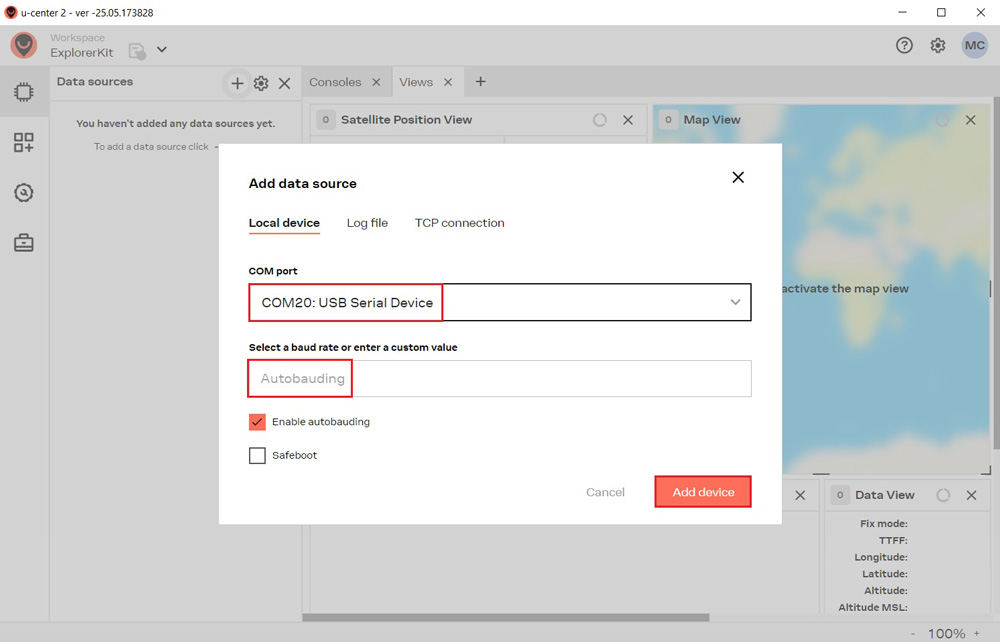

  3. Fare clic sull'icona Dispositivi sulla barra dei menu a sinistra, fare clic su + icona. Selezionare la porta COM del dispositivo. Selezionare Autobauding per il rilevamento automatico della velocità in baud. Fare clic Add device.
Come configurare X202

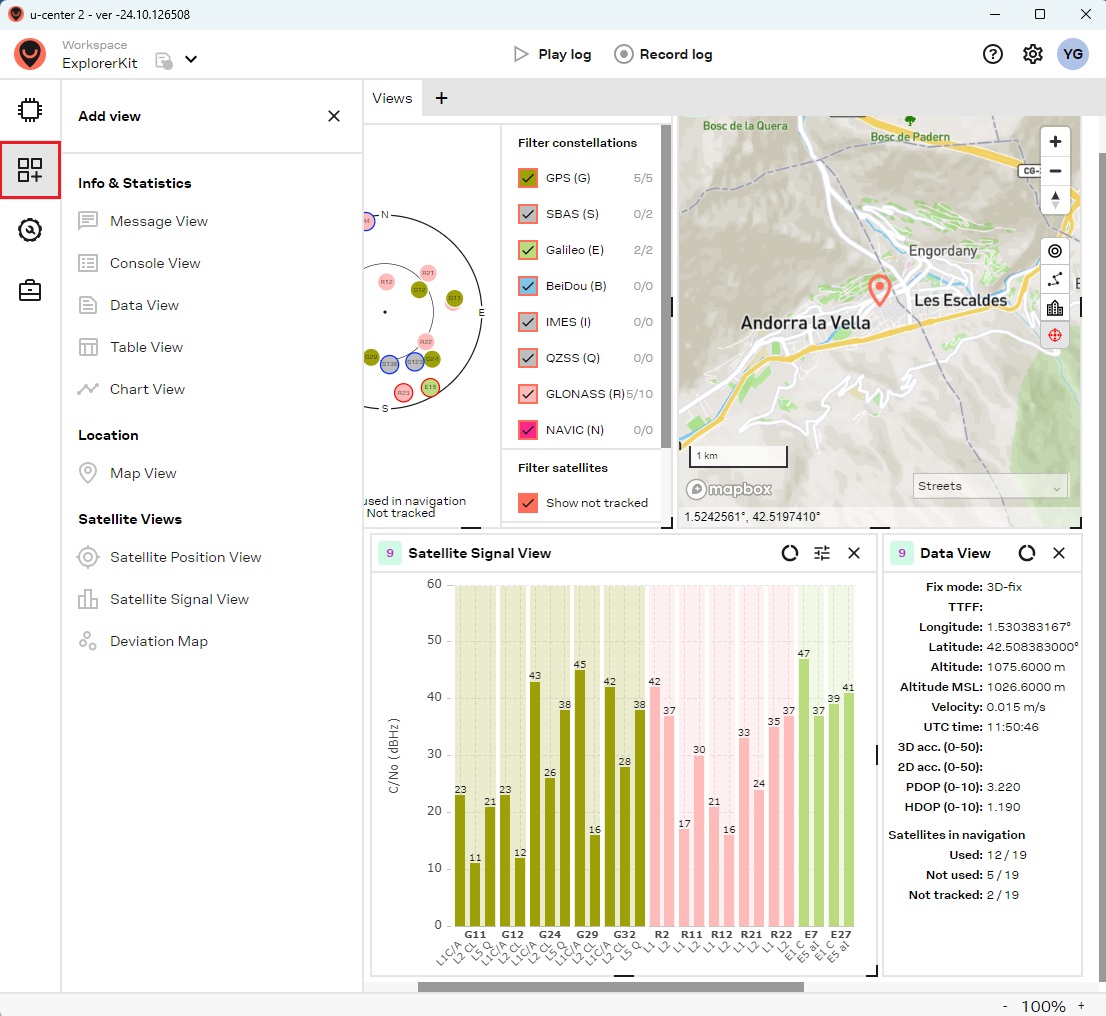

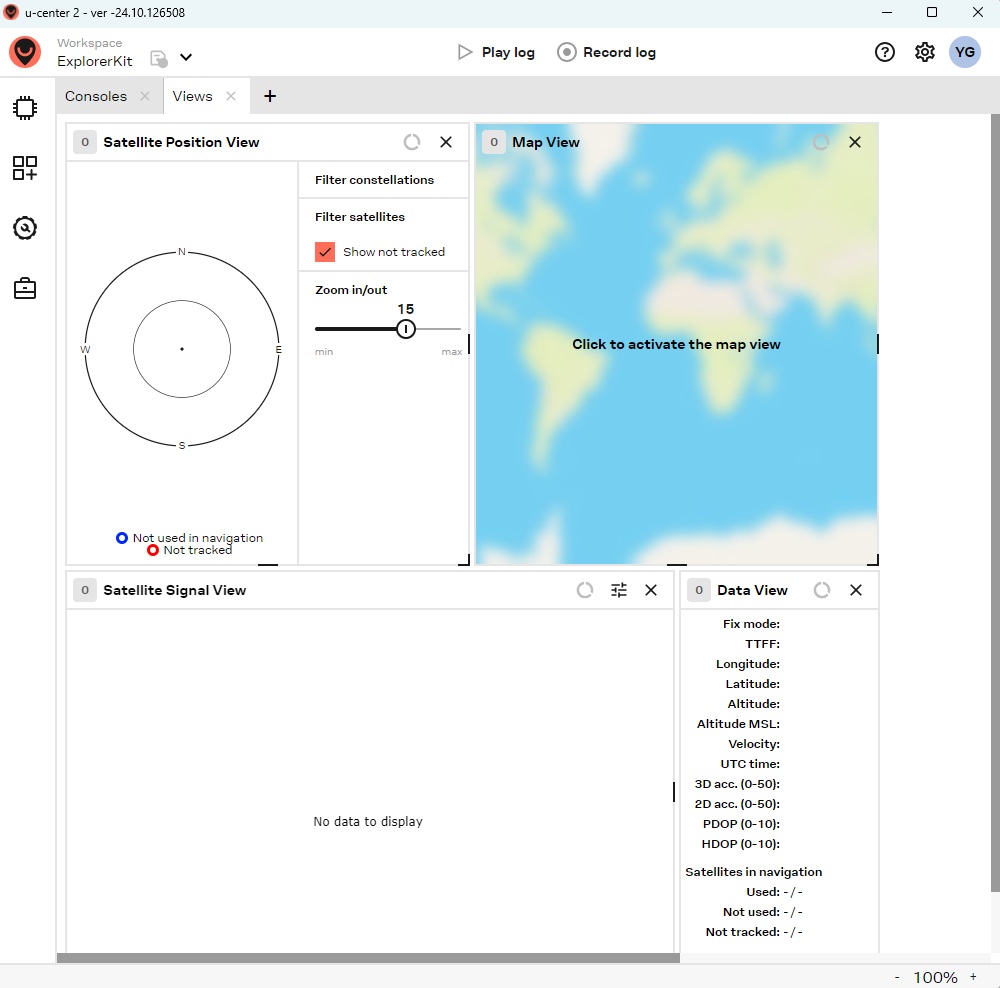

  1. Clicca su Add View icona nella barra del menu a sinistra per aggiungere le tue visualizzazioni preferite.

Aggiornamento del firmware

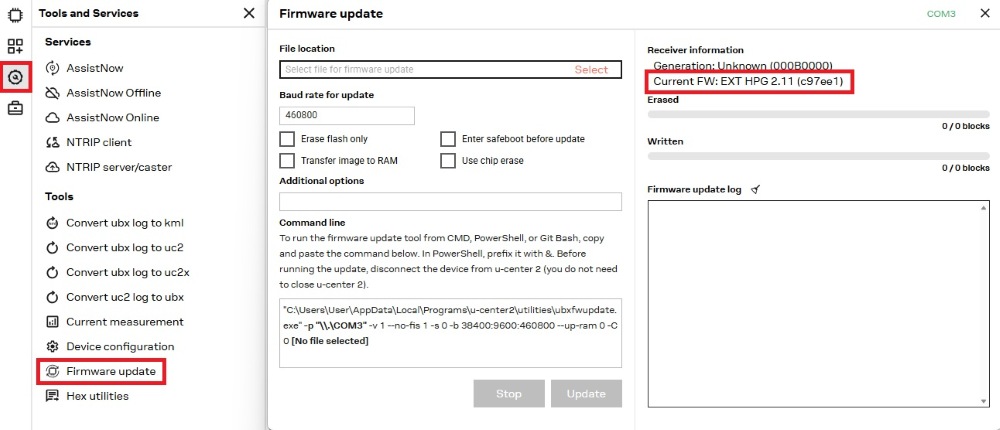

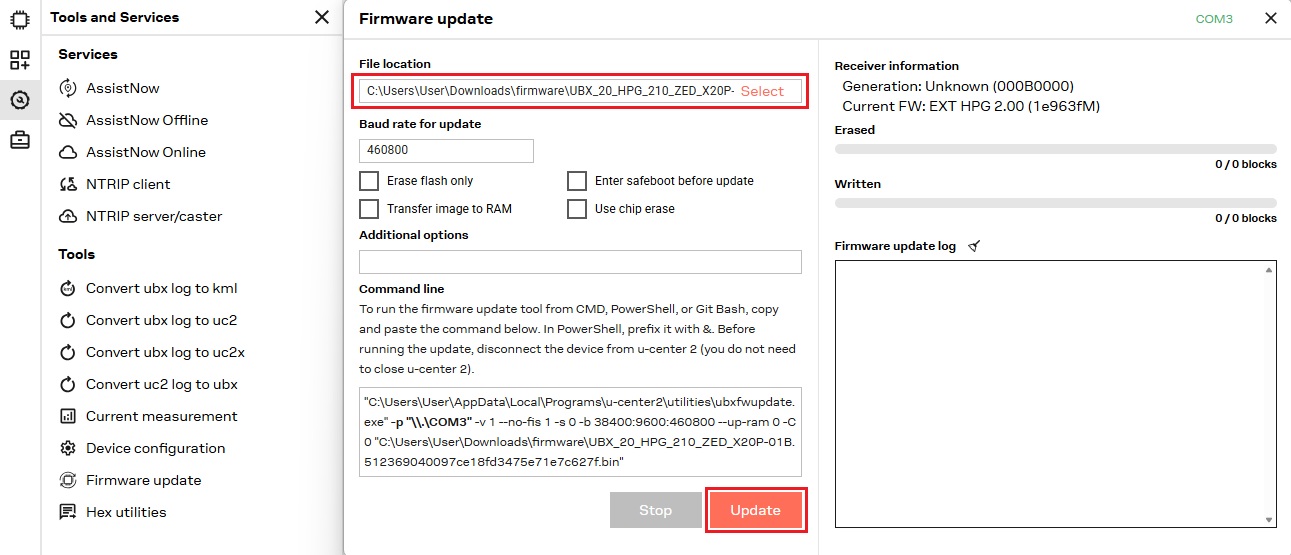

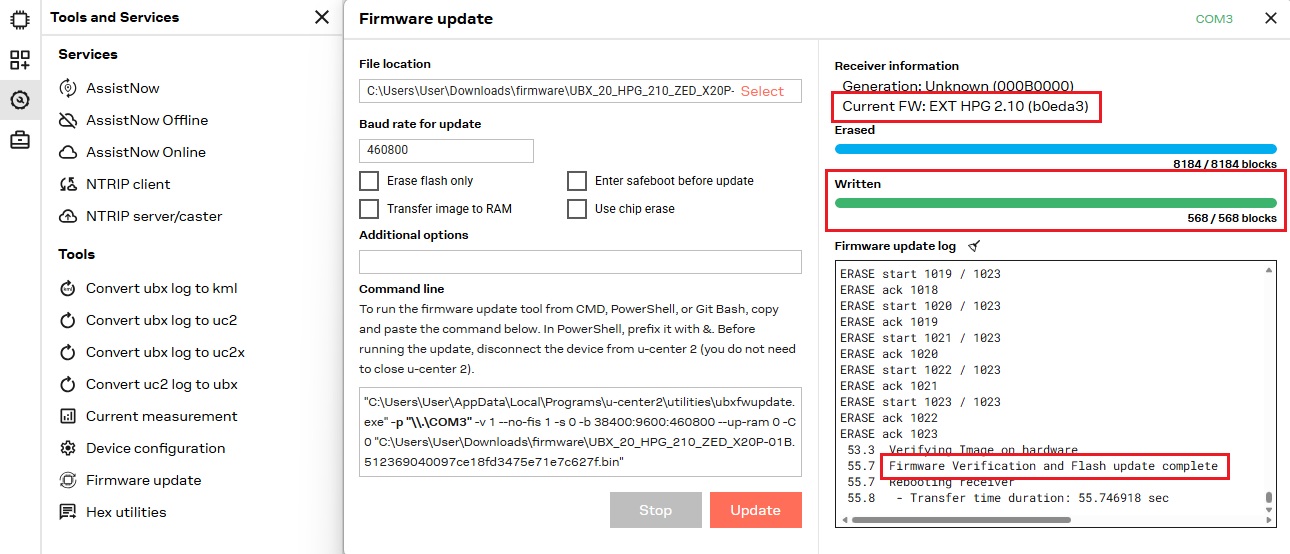

  1. Seleziona Firmware update dal Tools and Services. At Receiver information puoi vedere il firmware attuale.
    Se è necessario aggiornare il firmware, selezionare il file del firmware e fare clic su Update.

Configurare il ricevitore X20P

Ti guideremo attraverso i passaggi per caricare il file di configurazione dal tuo PC al ricevitore, salvare la configurazione nella memoria flash del ricevitore (dopo aver modificato la configurazione, questa deve essere salvata nella memoria flash, altrimenti andrà persa se si toglie l'alimentazione) e creare un nuovo file di configurazione.

Carica un file di configurazione

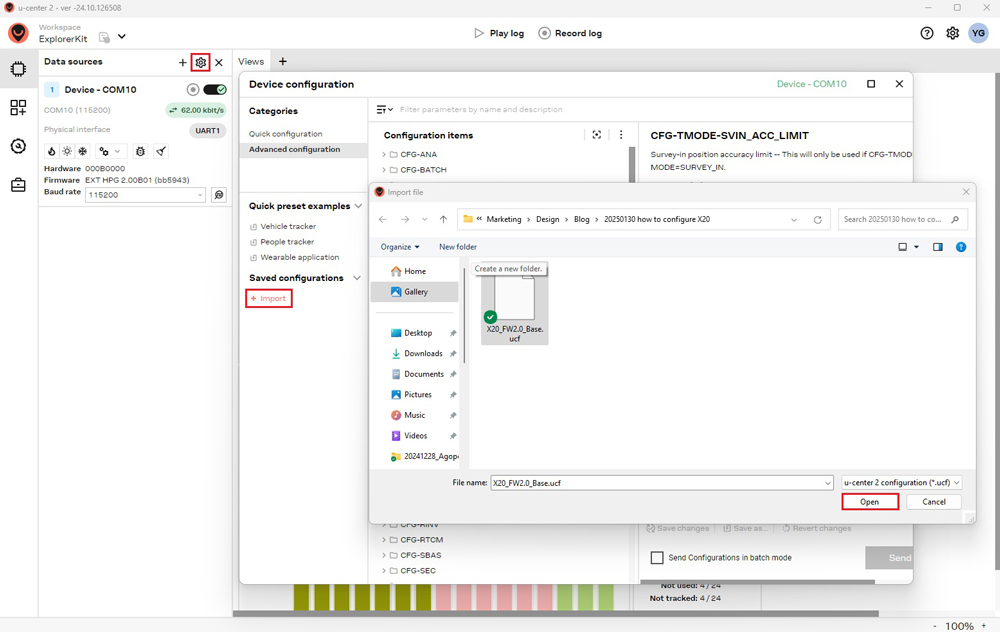

  1. Nella barra dei menu, fare clic sull'icona dell'ingranaggio per aprire la Device Configuration finestra. Sotto Saved Configurations, fare clic su +Import, seleziona il file di configurazione desiderato e fai clic Open per importarlo.

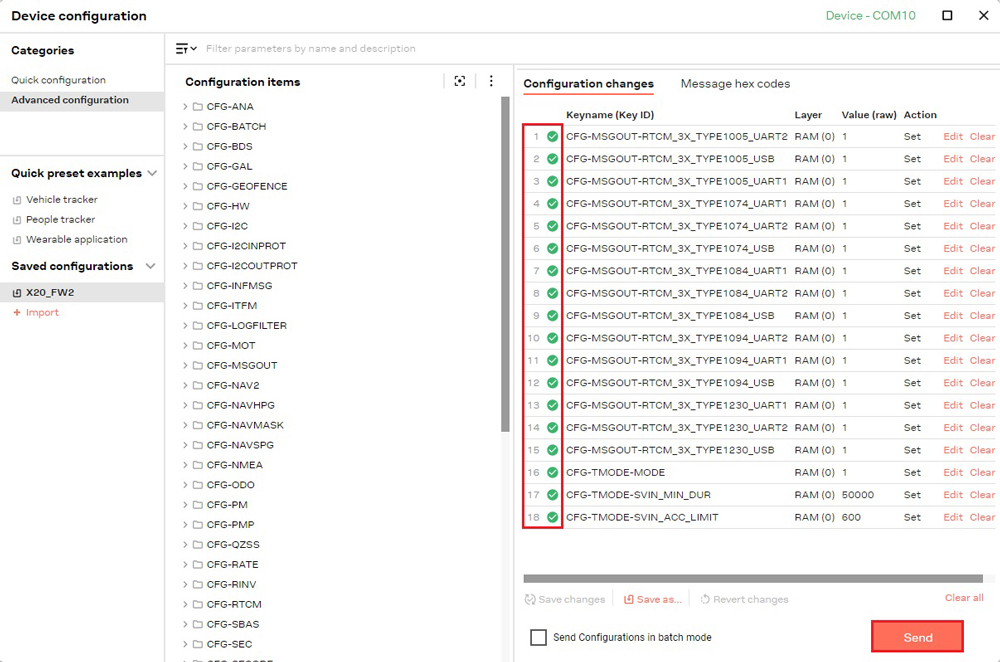

  1. Clicchi Send. Vedrai il segno di spunta verde in Modifiche alla configurazione.

Configurare il ricevitore

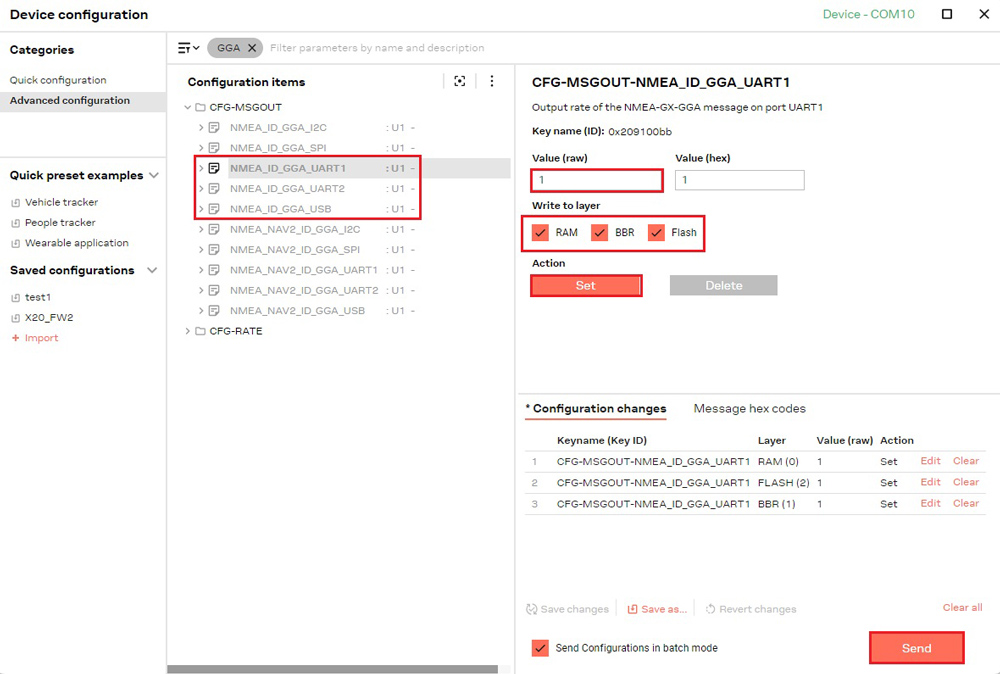

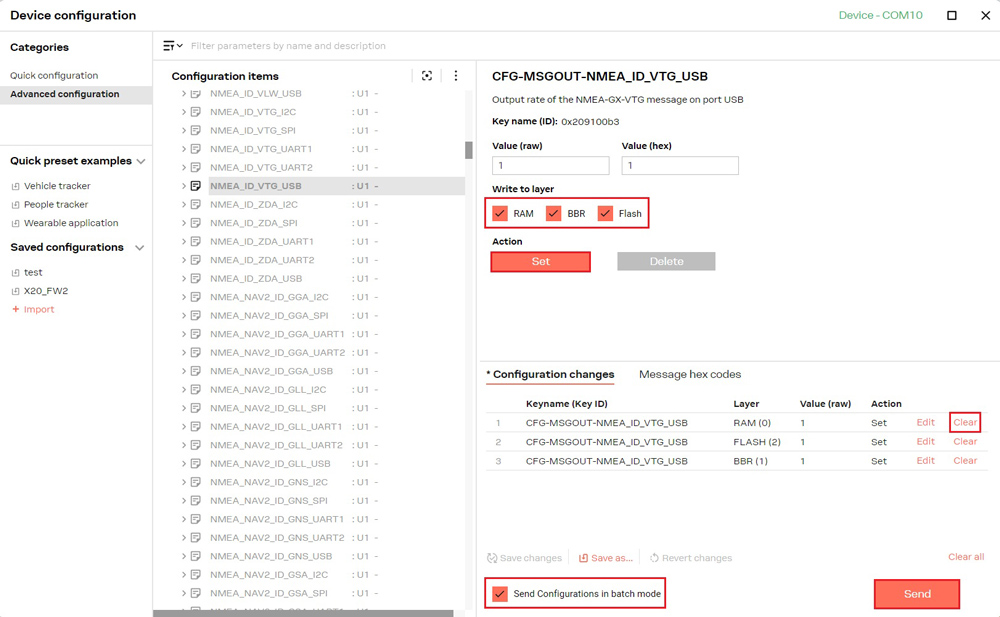

  1. Seleziona gli elementi di configurazione che vuoi modificare. Dopo aver modificato i valori, seleziona i layer da scrivere. Se hai bisogno solo di una modifica temporanea, seleziona RAM (le impostazioni andranno perse al riavvio del dispositivo). Per mantenere le modifiche anche dopo aver spento il dispositivo, selezionare RAM, BBR, and Flash.
  1. Clicca su Set. Questo aggiungerà l'oggetto, il suo valore e i livelli al Configuration changes elenco.
  2. Ripetere i passaggi da 8 a 9 per creare l'elenco delle modifiche agli elementi di configurazione.
  3. Rivedi le modifiche dell'elemento di configurazione dell'elenco da inviare al dispositivo. Per modificare l'ordine, trascina un elemento nel Configuration changes elenco nella nuova posizione. Per rimuovere un elemento, seleziona Clear.
    Ogni proprietà di configurazione nell'elenco verrà inviata come messaggio UBX individuale. Selezionando Send configuration in batch mode queste proprietà saranno raggruppate insieme in un messaggio UBX per layer. Ciò comporterà un minor numero di messaggi che potranno essere inviati più velocemente al dispositivo connesso.
  4. Clicchi Send per inviare le modifiche al dispositivo.
  5. Per salvare il Configuration changes elenca e aggiungilo all'elenco di Saved configurations, fare clic su Save as....

Creare un file di configurazione

La configurazione può essere esportata come file .ucf locale, rendendola facile da usare con altri ricevitori.

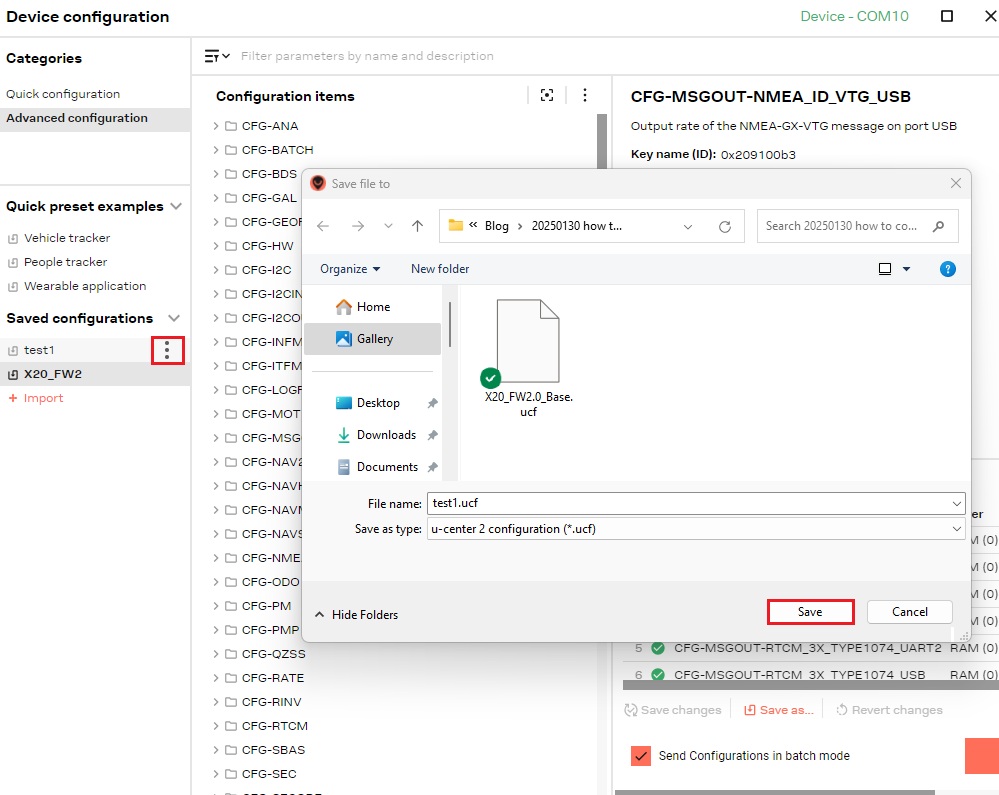

  1. Selezionare la configurazione desiderata, fare clic sull'icona a tre punti, selezionare Export, scegli la cartella e il nome del file, quindi fai clic SaveIl file di configurazione .ucf apparirà nella cartella selezionata.

Esempi di file di configurazione

Forniamo una varietà di file di configurazione progettati per scopi diversi, come la configurazione come stazione base, come rover, invio NMEA messaggi tramite Bluetooth o BLE, collegandosi a NTRIP correzione tramite 4G NTRIP master master e abilitare i dati RAW per PPKPuoi scaricare il file di configurazione più adatto alle tue esigenze cliccando con il tasto destro del mouse e selezionando "Salva collegamento con nome".

Il contenuto di questa pagina non è ancora disponibile poiché l'aggiornamento del firmware è ancora in corso. Si prega di controllare più tardi per gli aggiornamenti.

Ottieni correzioni RTK

Per ottenere una precisione centimetrica o millimetrica con il nostro GNSS ricevitori, sono necessarie correzioni RTK. Queste correzioni possono essere ottenute tramite una Base Rover configurazione o una stazione base online (NTRIP).

Base e Rover setup

  1. Con una base e Rover configurazione, avrai bisogno di due ricevitori: uno configurato come Base e l'altro configurato come Rover.Comunicheranno tra loro tramite radioCaricare il file di configurazione dalla sezione Esempi di file di configurazione.

NTRIP correzioni

NTRIP (Networked Transport of RTCM via Internet Protocol) è un protocollo utilizzato per lo streaming di dati GNSS su Internet. Facilita la trasmissione di dati di correzione in tempo reale da una stazione di riferimento a una rover o dispositivo utente. Se non hai una tua stazione base per le correzioni, puoi trovare terze parti NTRIP correzioni a Servizi di correzione RTK nel tuo Paese per ottenere le credenziali (indirizzo del server, porta, utente e password) di NTRIP. Puoi connetterti a NTRIP utilizzando un PC, smartphone, o i nostri Communication Plugins. Prima di iniziare, assicurati che il tuo ricevitore sia configurato come Rover.
NTRIP tramite PC
  1. Per connettersi a caster per la correzione dei dati, UBX-NAV-PVT o standard NMEA GGA i messaggi devono essere abilitati. Puoi saltare questo passaggio se carichi il nostro Rover file di configurazione.

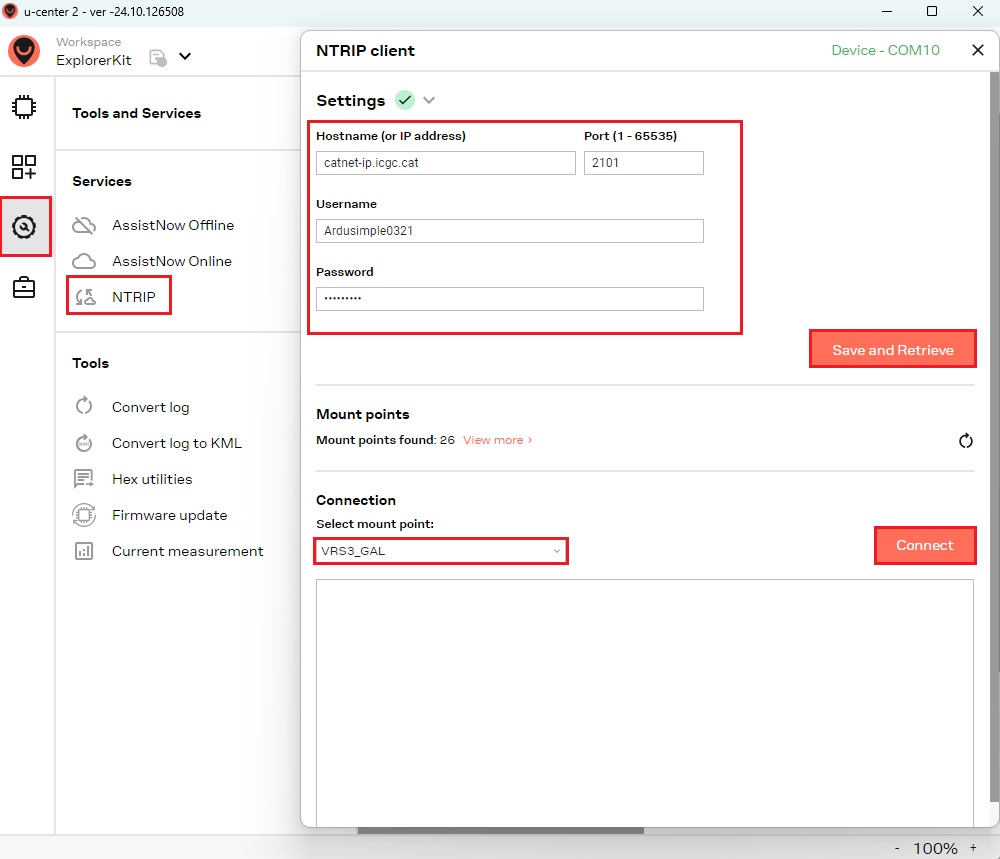

  1. Vai su Tools and Service –> Services –> NTRIP. Inserisci il nome host o l'indirizzo IP, la porta, il nome utente e la password del NTRIP caster. Clic Save and Retrieve per ottenere un elenco aggiornato di tutti i punti di montaggio disponibili.Seleziona il punto di montaggio, quindi fai clic Connect.
NTRIP via smartphone o tablet
  1. Puoi anche connetterti a NRTIP tramite il tuo dispositivo mobile, il che è comodo per il lavoro sul campo. Per maggiori informazioni, consulta il nostro tutorial Come utilizzare il GPS centimetrico con qualsiasi app Android (Posizione fittizia).
NTRIP tramite plugin di comunicazione
  1. Puoi anche connetterti alla correzione NRTIP con uno dei nostri plugin di comunicazione qui sotto. Per maggiori informazioni, controlla la Guida utente di ogni prodotto.

Registra i dati e riproduci

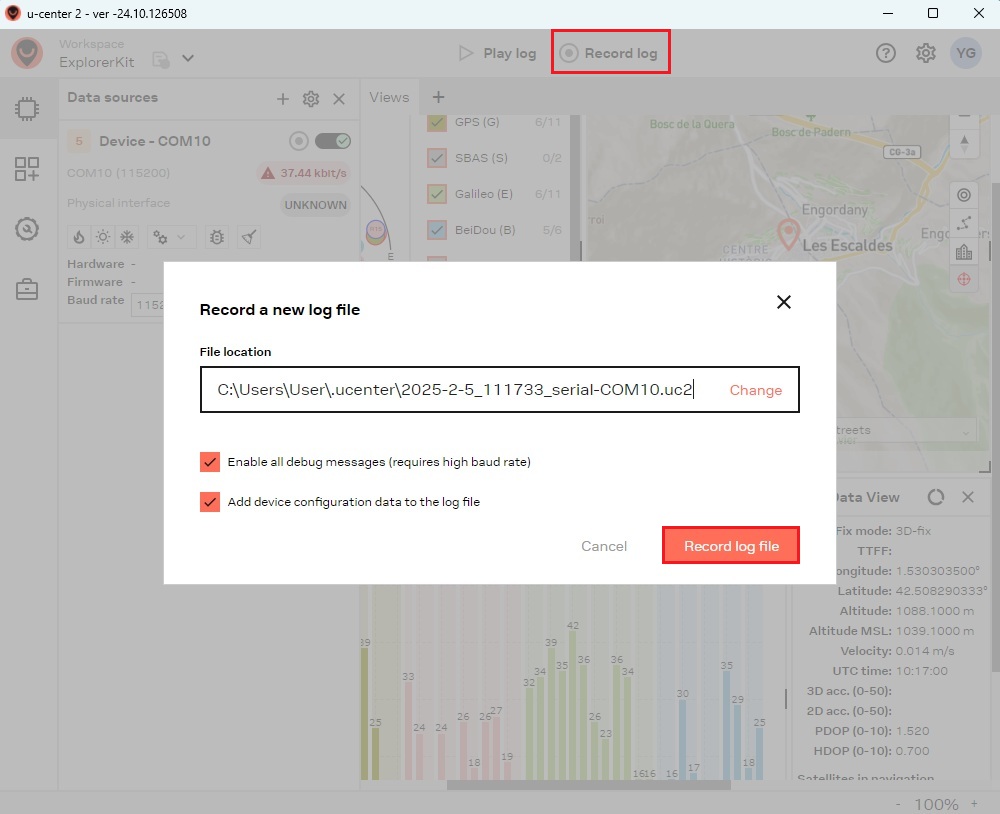

  1. Fare clic sul pulsante Registra registro. Nella finestra di dialogo visualizzata, selezionare la posizione del file selezionando Change opzione e digitare il nome del file di registro.
    Seleziona Record log per iniziare la registrazione.
  1. Clicchi Stop recording per terminare la registrazione. Due file di registro con formati diversi saranno salvati nella posizione selezionata. Uno con estensione .uc2 e un altro con estensione .ubx.File di registro con il .ubx le estensioni sono create solo per la retrocompatibilità con gli script esistenti e u-center legacy. Non possono essere utilizzati direttamente da u-center 2. u-center 2 può riprodurre solo i file di registro con il .uc2 estensione del file.

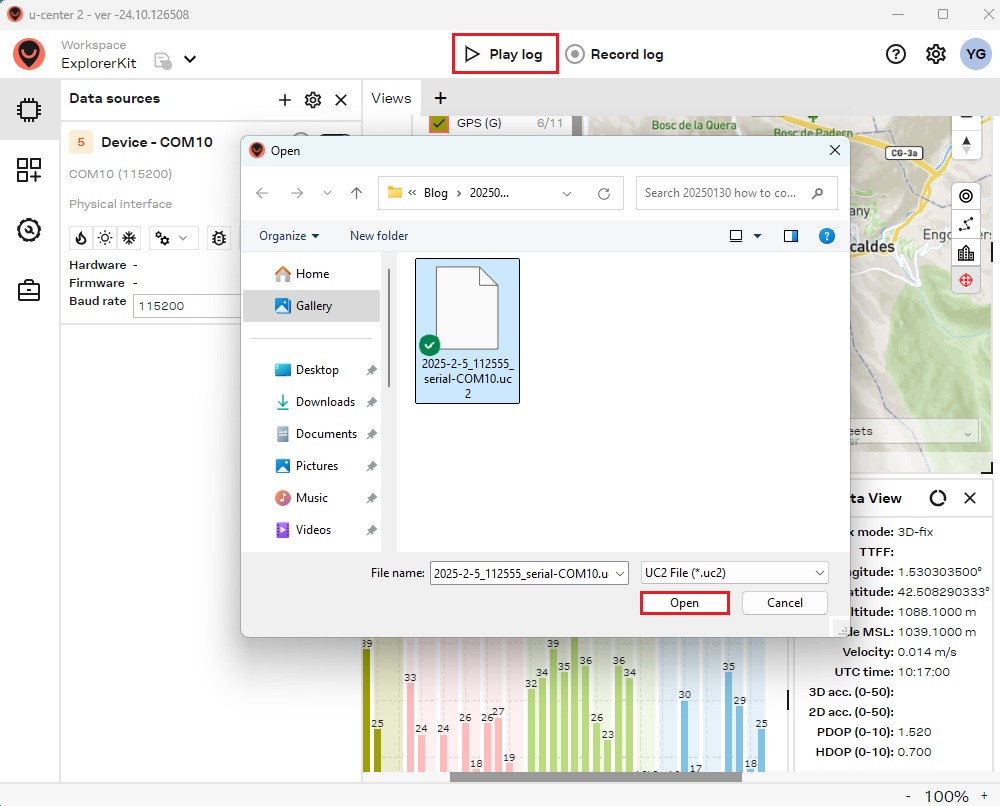

  2. Per riprodurre qualsiasi file di registro esistente, selezionare Play log pulsante e seleziona un file di registro. Fai clic Open.

U-blox Documentazione

Se sei un utente avanzato che cerca informazioni dettagliate, fai riferimento a u-center 2 Guida per l'utente.
