Se possedete una radio o un kit Medium Range (MR), Long Range (LR) o eXtra Long Range (XLR), potreste aver notato che tutte le specifiche menzionano la "linea di vista RF". Ma cosa significa realmente e in cosa differisce dalla "linea di vista visiva"? Digi ha scritto un ottimo documento in merito, e qui di seguito vogliamo riassumerne i punti chiave:
Ottenere una linea di vista RF (LOS) tra l'antenna trasmittente e quella ricevente è fondamentale per raggiungere lunghe distanze nei sistemi di comunicazione wireless. Esistono generalmente due tipi di LOS utilizzati per descrivere un ambiente:
- La LOS visiva è la capacità di vedere visivamente da un sito all'altro. Richiede semplicemente un percorso lineare diretto tra due punti.

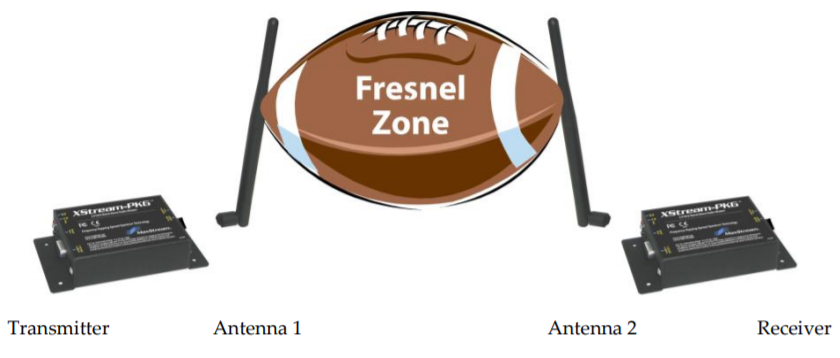

- La LOS RF richiede non solo la LOS visiva, ma anche un percorso a forma di pallone da rugby privo di ostacoli affinché i dati possano viaggiare in modo ottimale da un punto all'altro. Questo percorso a forma di pallone è chiamato zona di Fresnel.

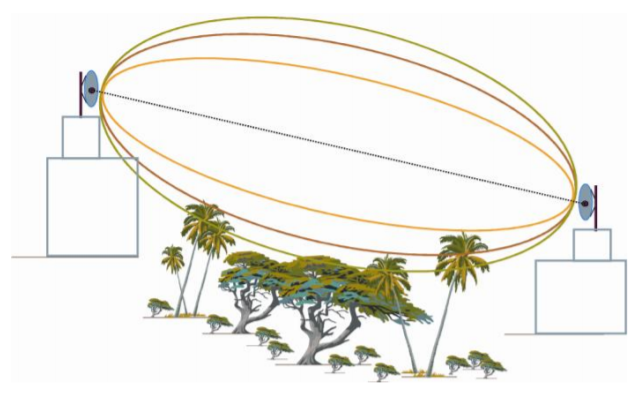

Per ottenere la massima portata, il percorso a forma di pallone in cui viaggiano le onde radio deve essere privo di ostruzioni. Edifici, alberi o qualsiasi altro ostacolo lungo il percorso ridurranno la portata della comunicazione. Se le antenne sono montate appena sopra il terreno, più della metà della zona di Fresnel finirà per essere ostruita dalla Terra, con una conseguente riduzione significativa della portata. Per evitare questo problema, le antenne dovrebbero essere montate a un'altezza tale da evitare che il terreno interferisca con il diametro centrale della zona di Fresnel.

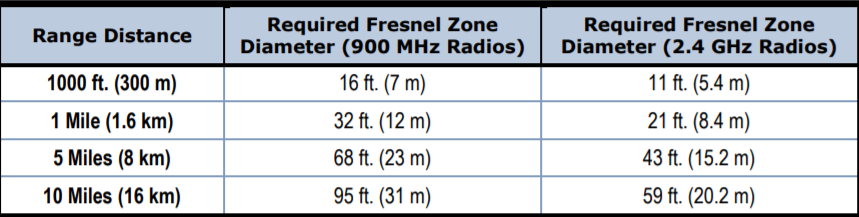

È inoltre importante comprendere che l'ambiente può cambiare nel tempo a causa della crescita della vegetazione, della costruzione di edifici e così via. Se sono presenti ostacoli tra due punti, è possibile sollevare le antenne su un'estremità o su entrambe per liberare la zona di Fresnel dalle ostruzioni.L'altezza a cui posizionare le antenne rispetto al terreno e ad altri ostacoli è determinata dal diametro della zona di Fresnel. Il diametro della zona di Fresnel dipende dalla frequenza e dalla distanza tra le due radio. Diversi punti dati sono stati inseriti nelle formule della zona di Fresnel per fornire alcuni punti di riferimento. La seguente tabella fornisce i diametri approssimativi della zona di Fresnel per distanze di 1000 piedi, 1 miglio, 5 miglia e 10 miglia:
Questo concetto si applica alle nostre radio e ai nostri kit Medium Range (MR), Long Range (LR) e eXtra Long Range (XLR).
