Guida all'integrazione PCB - 4G NTRIP Maestro
Informazioni sul prodotto:
Questo prodotto utilizza un metodo molto popolare footprint: 2 file da 10 pin ciascuna con un passo di 2 mm tra i pin. Puoi integrare questo prodotto nel tuo PCB in 2 modi:
- Installare i ricettacoli sul tuo PCB in modo da poter collegare e scollegare la scheda a tuo piacimento. Questa opzione è più flessibile ma non è molto robusta per gli ambienti vibranti. Un altro consiglio che possiamo darti è di non usare ricettacoli economici. I ricettacoli economici (particolarmente popolari tra i fornitori cinesi sconosciuti) usano metalli molto contaminati per i contatti, il che porta a guasti sporadici sul campo e alla morte prematura della presa. Possiamo consigliare il Samtec MMS-110-01-L-SV di alta qualità.
- Saldatura diretta al tuo PCB. Questo è il modo più robusto per usare questo prodotto per evitare problemi di affidabilità sul campo. E grazie al foro passante footprint, se un altro componente del tuo progetto PCB si guasta, con un po' di abilità puoi ancora recuperare questo costoso componente. Oppure se decidi di realizzare un nuovo progetto PCB puoi sempre rimuovere dal vecchio PCB questo componente e montarlo in quello nuovo.
In entrambi i casi avrai bisogno di footprint dimensioni. Poiché ci sono tonnellate di software diversi per la progettazione di PCB, abbiamo deciso di utilizzare un servizio di terze parti per generare un footprint compatibile con tutti i software possibili. Dovrai registrarti ma poi avrai accesso a migliaia di footprints.
configurazione:

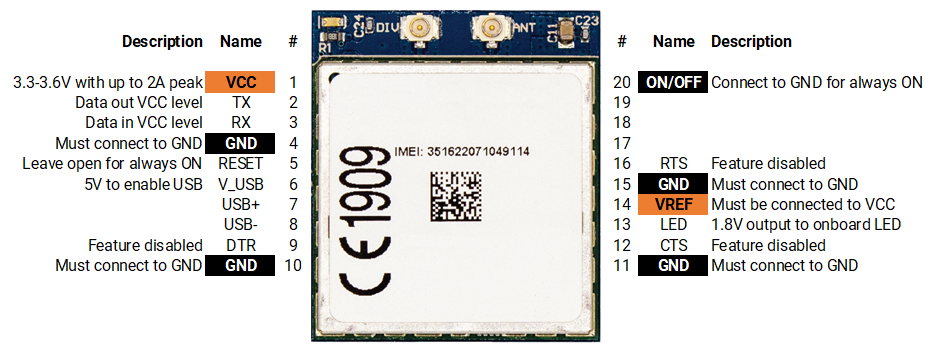

Il diagramma seguente mostra i diversi pin disponibili, inclusa la sua funzionalità.
PCB Footprint:
Poiché ci sono così tanti software, abbiamo utilizzato un'azienda esterna per svilupparlo footprint librerie per tutti i software possibili. Puoi scaricarle da questo link. Se affronti qualsiasi problema, basta CONTATTACI.
Considerazioni sull'integrazione
A causa degli elevati requisiti di alimentazione, questo prodotto può introdurre rumore nella linea di alimentazione. Se non hai molta esperienza in RF, è più semplice utilizzare semplicemente un regolatore di alimentazione dedicato per questo modulo. È possibile utilizzare un LDO o un convertitore CC/CC per alimentare questa scheda:
- IO FACCIO. Questa opzione è più semplice da progettare perché di solito non sono necessari molti componenti esterni e tutto è all'interno di un pacchetto base senza troppi pin. Lo svantaggio è che non è molto efficiente dal punto di vista energetico e diventerà più caldo. L'unico requisito è che possa fornire una corrente costante di 2 A, anche se verrà utilizzato al 20% della sua capacità di alimentazione per la maggior parte del tempo.
- CC/CC. Questa opzione dà più lavoro al progettista e ai componenti sorgente, perché di solito è in pacchetti piccoli con molti pin e richiede alcuni componenti esterni per essere eseguito. Il vantaggio è che è molto efficiente e il sistema non si surriscalda e richiede meno corrente dalla batteria/fonte di alimentazione. Il requisito è che possa fornire una corrente costante di 2 A e che la frequenza di commutazione sia minima di 500 kHz.
La scheda stessa è abbastanza immune ad altri rumori, ma le antenne 4G/3G/2G sono molto sensibili al rumore e trasmettono con molta potenza in modo da poter produrre rumore RF. Pertanto si consiglia di posizionare le antenne 4G/3G/2G:
- Il più lontano possibile da qualsiasi elettronica analogica/RF.
- Il più lontano possibile dalle antenne GPS o da qualsiasi altra antenna RF
Configurazione e integrazione software
Troverai queste informazioni nelle nostre Guide ai collegamenti.
-
