Informazioni sul prodotto:

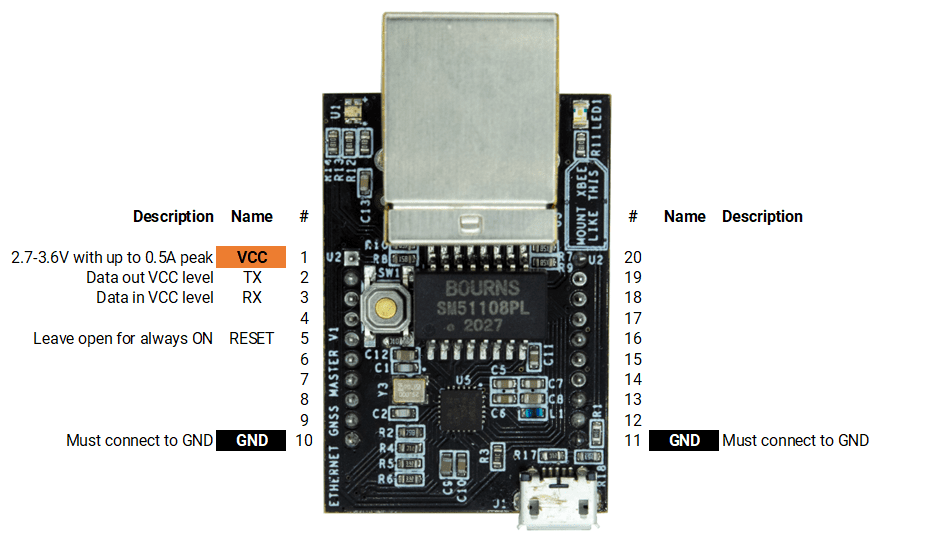

Questo prodotto utilizza un metodo molto popolare footprint: 2 file da 10 pin ciascuna con un passo di 2 mm tra i pin. Puoi integrare questo prodotto nel tuo PCB in 2 modi:

1. Installare i ricettacoli sul tuo PCB in modo da poter collegare e scollegare la scheda a tuo piacimento. Questa opzione è più flessibile ma non è molto robusta per gli ambienti vibranti. Un altro consiglio che possiamo darti è di non usare ricettacoli economici. I ricettacoli economici (particolarmente popolari tra i fornitori cinesi sconosciuti) usano metalli molto contaminati per i contatti, il che porta a guasti sporadici sul campo e alla morte prematura della presa. Possiamo consigliare il Samtec MMS-110-01-L-SV di alta qualità.
2. Saldatura diretta al tuo PCB. Questo è il modo più robusto per usare questo prodotto per evitare problemi di affidabilità sul campo. E grazie al foro passante footprint, se un altro componente del tuo progetto PCB si guasta, con un po' di abilità puoi ancora recuperare questo costoso componente. Oppure se decidi di realizzare un nuovo progetto PCB puoi sempre rimuovere dal vecchio PCB questo componente e montarlo in quello nuovo.

In entrambi i casi avrai bisogno di footprint dimensioni. Poiché ci sono tonnellate di software diversi per la progettazione di PCB, abbiamo deciso di utilizzare un servizio di terze parti per generare un footprint compatibile con tutti i software possibili. Dovrai registrarti ma poi avrai accesso a migliaia di footprints.
