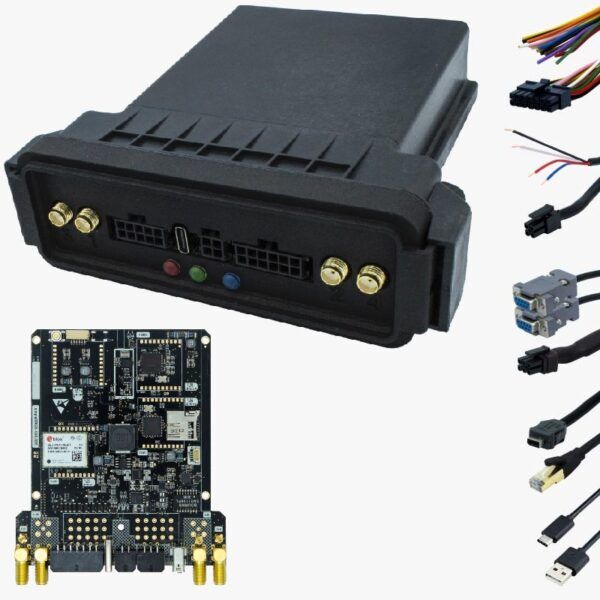

simpleRTK2B SBC – Development Kit

Specifiche

Compatibile con praticamente qualsiasi cosa
Doppia RS232, Ethernet, CANBUS, USB e fino a 8 I/O configurabili. Spiegaci di quale protocollo e connettore hai bisogno e lascia che SBC faccia il resto, plug and play.

Con SBC sono possibili tutti i protocolli: NMEA, HDT, UBX, RTCM, TSS1, PASHR oppure definisci il tuo.

Programmazione resa semplice
Dimentica i lunghi tempi di apprendimento per programmare la tua applicazione. Ci siamo occupati delle cose complesse in modo che tu possa concentrarti sullo sviluppo della tua applicazione. Basta copiare e incollare da alcuni esempi per creare il tuo codice. Oppure inviaci le tue esigenze e possiamo programmarlo per te.

• Precisione a livello centimetrico
  • <1cm con una stazione base fino a 35km
  • <1 cm con NTRIP fino a 35km
  • <4 cm con correzioni SSR
  • <1.5 m in modalità standalone
  • <0.9 m autonomo con copertura SBAS
• Frequenza di aggiornamento
  • Predefinito: 1Hz
  • Con le massime prestazioni: fino a 10Hz
  • Con prestazioni ridotte: fino a 20Hz
• Multibanda: supporto L1, L2 e E5b
• Multifrequenza e Multicostellazione:
  • GPS: L1C/A L2C
  • GLONASS: L1OF L2OF
  • Galileo: E1-B/C E5b
  • Beidou: B1I B2I
  • QZSS: L1C/A L2C
  • SBAS: WAAS, EGNOS, MSAS, GAGAN e SouthPAN
• Tempi di avvio:
  • Correzione della prima posizione: 25 secondi (freddo), 2 secondi (caldo)
  • Nome RTK fix: 35 secondi (freddo)
• Uscita dati RAW in formato UBX
• Base e Rover funzionalità
• Intervallo di temperatura di funzionamento: da -40 a +85 °C
• Documentazione: ROSSO, RoHS

• Precisione a livello millimetrico
  1. <1cm con una stazione base fino a 35km
  2. <1 cm con NTRIP fino a 35km
  3. <1.2 m in modalità standalone
  4. <0.6 m autonomo con copertura SBAS
• Frequenza di aggiornamento
  1. Predefinito: 1Hz
  2. Con le massime prestazioni: fino a 100Hz
• Multibanda: supporto L1, L2 e L5, 448 canali hardware
• Multifrequenza e Multicostellazione:
  1. GPS: L1C/A L1PY L2C L2P L5
  2. GLONASS: L1CA L2CA L2P L3 CDMA
  3. Galileo: E1 E5a E5b E5 Blocco Alt E6
  4. BeiDou: B1I B1C B2a B2I B3
  5. QZSS: L1C/A L2C L5
  6. Navigazione: L5
  7. SBAS: WAAS, EGNOS, MSAS, GAGAN, SDCM (L1 L5)
• Tempi di avvio:
  1. Avviamento a freddo: <45s
  2. Inizio caldo: <20s
  3. Riacquisizione: 1s
• Protocolli:
  1. Septentrio Binary Format (SBB)
  2. NMEA 0183, v2.3, v3.03, v4.0
  3. RINEX versione 2.x, versione 3.x
  4. RTCM v2.x, v3.x (MSM incluso)
  5. CMR v2.0 (uscita/entrata), CMR+ (solo ingresso)
• interfacce (controlla la guida utente per verificare quali sono disponibili):
  • USB
  • bus digitale UART
  • XBee
  • Timepulse
  • Evento
• Base e Rover funzionalità
• Intervallo di temperatura di funzionamento: da -40 a +85 °C
• Certificazione: CE, RAEE, ISO 9001-2015
• Documentazione: ROSSO, RoHS

Meccanico

• Dimensioni PCB 85x115mm
• Fori di montaggio 4
• Fino a 4 SMA integrati per varie opzioni RF
• Sistema di connettori Molex Micro-Fit
• Intervallo di temperatura industriale -40 +85°C
• Disponibili custodie impermeabili e non
• Formato OEM: nessun logo su nessuna scatola

Interfaccia elettrica:

• Alimentazione 7-31V (o alimentazione USB 5V)
• USB, doppia RS232, Ethernet, Canbus, PWM
• I / O programmabile

Funzionalità integrate

• USB
• RS232 (x2)
• Ethernet
• CANBus
• Ingressi/uscite digitali+analogici incluso PWM
• Timepulse
• GNSS ricevitori (fino a 3):
  • u-blox ZED-F9P
  • u-blox ZED-F9R
  • Mosaic-X5
  • Mosaic-H
• Prese XBee (fino a 3):
  • Bluetooth (opzionale)
  • WiFi (opzionale)
  • MR, LR, XLR UHF radios (opzionale)
  • 4G modem (facoltativo)
• Periferiche
  • Alte prestazioni IMU
  • lettore di schede microSD
  • Memoria flash esterna
  • 3 LED programmabili
