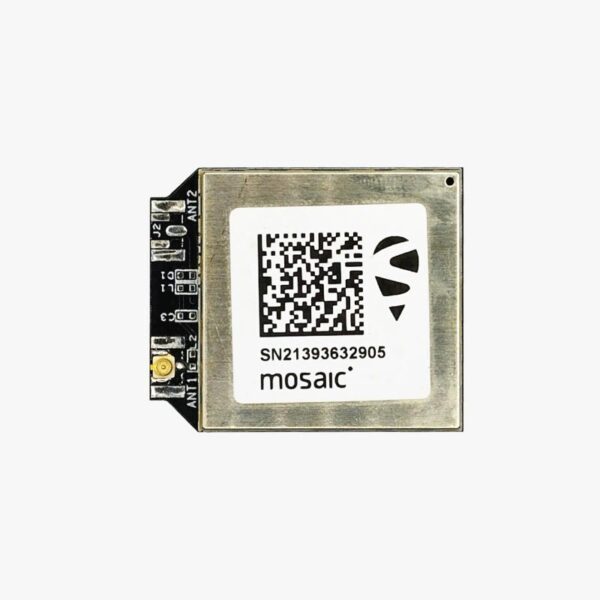

simpleRTK3B Micro Septentrio Mosaic-X5 Top SMASTD

simpleRTK3B Micro Septentrio MH UFLSTD in cima

simpleRTK3B Micro Septentrio

SKU: AS-RTK3B-MICRO

Septentrio mosaic-X5 mosaic-H in un formato facile da saldare. Posizione GPS millimetrica e prestazioni di livello di rilevamento con il più piccolo footprintIdeale per la progettazione di PCB personalizzati con RTK.

Mosaic variante

Connettore RF

Interfacce aggiuntive

Da 575,00€

Disponibilità: Disponibile

	2 anni garanzia mondiale
	Spediamo dalla Spagna. Consegna prevista a :

	Per questo prodotto sono disponibili sconti sulla quantità:
	<50 unità	575,00€
	>=50 unità	494,50€ Clicca qui per bulk ordini
	>500 unità	Contattaci per prezzi speciali
	Hai qualche domanda? Contattaci! - un vero essere umano (non un'intelligenza artificiale) risponderà entro <24 ore!

Descrizione

simpleRTK3B Micro Septentrio accelera il tuo progetto RTK grazie alla sua facile integrazione footprint, connettore RF integrato e alta disponibilità. Con Septentrio Mosaic-X5 e Mosaic-H moduli. Ci occupiamo della progettazione RF e dell'integrazione di moduli complessi, così puoi concentrarti sulla progettazione del tuo PCB e sull'applicazione.

Fattore di forma più piccolo
Molti Mosaic perni disponibili
Riutilizzabile: se si realizza un nuovo PCB è possibile smontare dalla versione precedente il costoso GPS!
È necessaria un'area PCB più piccola: puoi usare lo spazio sotto il modulo per posizionare altri componenti!
Facile da saldare a mano oa macchina
Non è richiesta alcuna conoscenza RF, perché tutti i componenti RF sono già all'interno: semplicemente uFL per la connessione a pigtail o SMA lungo per il montaggio diretto a pannello
Prezzi all'ingrosso a partire da 50 unità

include:
- 1 simpleRTK3B Micro tavola con assemblato Septentrio modulo

Specifiche

Mosaic-H Caratteristiche

Precisione a livello millimetrico
1. <1cm con una stazione base fino a 35km
2. <1 cm con NTRIP fino a 35km
3. <1.2 m in modalità standalone
4. <0.6 m autonomo con copertura SBAS
Precisione dell'assetto GNSS
1. Separazione antenna 1 m: rotta 0.15 gradi, beccheggio/rollio 0.25 gradi
2. Separazione antenna 5 m: rotta 0.03 gradi, beccheggio/rollio 0.05 gradi
Frequenza di aggiornamento
1. Predefinito: 1Hz
2. Standalone, SBAS, GPS + assetto: fino a 50 Hz
3. RTK+atteggiamento: fino a 20Hz
Multibanda: supporto L1, L2 ed E5b, 448 canali hardware
Multifrequenza e Multicostellazione:
1. GPS: L1 L2
2. GLONASS: L1 L2
3. Galileo: E1 E5b
4. BeiDou: B1 B2
5. QZSS: L1 L2
6. SBAS: WAAS, EGNOS, MSAS, GAGAN, SDCM (L1)
Tempi di avvio:
1. Avviamento a freddo: <45s
2. Inizio caldo: <20s
3. Riacquisizione: 1s
Protocolli:
1. Septentrio Binary Format (SBB)
2. NMEA 0183, v2.3, v3.03, v4.0
3. RINEX versione 2.x, versione 3.x
4. RTCM v2.x, v3.x (MSM incluso)
5. CMR v2.0 (uscita/entrata), CMR+ (solo ingresso)
interfacce (controlla la guida utente per verificare quali sono disponibili):
- USB
- bus digitale UART
- XBee
- Timepulse
- Event
Base e Rover funzionalità
Intervallo di temperatura di funzionamento: da -40 a +85 °C
Certificazione: CE, RAEE, ISO 9001-2015
Documentazione: ROSSO, RoHS

Mosaic-X5 Caratteristiche

Precisione a livello millimetrico
1. <1cm con una stazione base fino a 35km
2. <1 cm con NTRIP fino a 35km
3. <1.2 m in modalità standalone
4. <0.6 m autonomo con copertura SBAS
Frequenza di aggiornamento
1. Predefinito: 1Hz
2. Con le massime prestazioni: fino a 100Hz
Multibanda: supporto L1, L2 e L5, 448 canali hardware
Multifrequenza e Multicostellazione:
1. GPS: L1C/A L1PY L2C L2P L5
2. GLONASS: L1CA L2CA L2P L3 CDMA
3. Galileo: E1 E5a E5b E5 Blocco Alt E6
4. BeiDou: B1I B1C B2a B2I B3
5. QZSS: L1C/A L2C L5
6. Navigazione: L5
7. SBAS: WAAS, EGNOS, MSAS, GAGAN, SDCM (L1 L5)
Tempi di avvio:
1. Avviamento a freddo: <45s
2. Inizio caldo: <20s
3. Riacquisizione: 1s
Protocolli:
1. Septentrio Binary Format (SBB)
2. NMEA 0183, v2.3, v3.03, v4.0
3. RINEX versione 2.x, versione 3.x
4. RTCM v2.x, v3.x (MSM incluso)
5. CMR v2.0 (uscita/entrata), CMR+ (solo ingresso)
interfacce (controlla la guida utente per verificare quali sono disponibili):
- USB
- bus digitale UART
- XBee
- Timepulse
- Event
Base e Rover funzionalità
Intervallo di temperatura di funzionamento: da -40 a +85 °C
Certificazione: CE, RAEE, ISO 9001-2015
Documentazione: ROSSO, RoHS

Documentazione

Comincià qui:

Guida per l'utente

Datasheet

Impara come configurare Septentrio mosaic-X5/H schede
Scaricare Footprint

Certificazioni:

Tutorial correlati:

Accessori:
