Guida per l'utente: Adattatore RS232-to-Everything

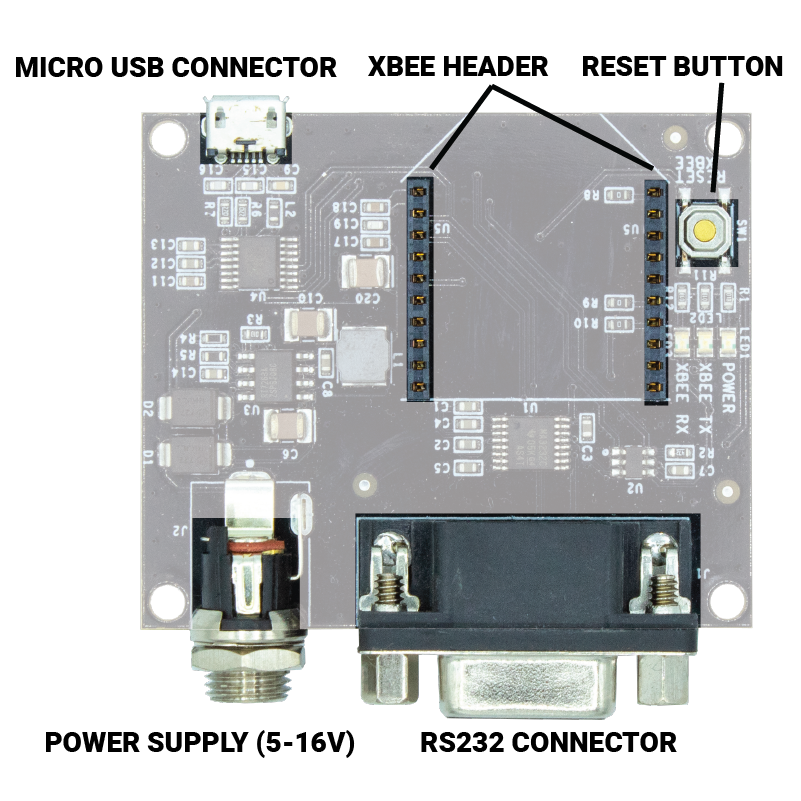

Panoramica sull'hardware:
L'adattatore ArduSimple RS232-to-Everything consente di convertire qualsiasi dispositivo compatibile con XBee in un dispositivo RS232. Ciò apre la strada a una serie completamente nuova di casi d'uso che cercheremo di illustrare in questa pagina.
L'adattatore è semplice e dispone dei seguenti ingressi:
- Alimentazione (5-16 V): filettatura 5/16X32W, perno centrale da 2 mm. Perno centrale positivo (12 V), guscio esterno negativo (GND).
- Connettore RS232: DB9 femmina, sono collegati solo TXD, RXD e GND. Le linee di handshaking sono disabilitate.
- Presa XBee: consente di collegare qualsiasi dispositivo compatibile con XBee, con una corrente in uscita massima di 1 A.
- Connettore Micro USB: si collegherà a qualsiasi dispositivo inserito nella presa XBee.
- Pulsante di ripristino: nel caso volessi utilizzarlo.
Casi d'uso:
Esaminiamo ora un elenco di casi d'uso per questa scheda. Se avete in mente un altro caso d'uso o se la guida non vi sembra abbastanza chiara, ricordate che potete sempre contattaci.Rover RS232 simpleRTK2B ZED-F9P:

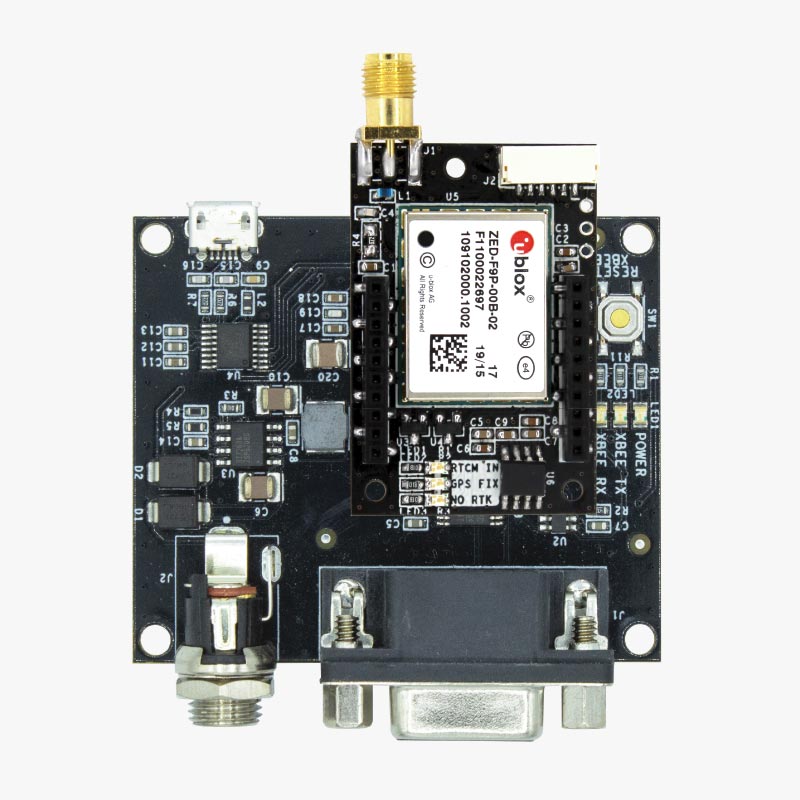

Basta collegare simpleRTK2Blite alla presa XBee per avere immediatamente accesso RS232 alla porta UART1 dello ZED-F9P.

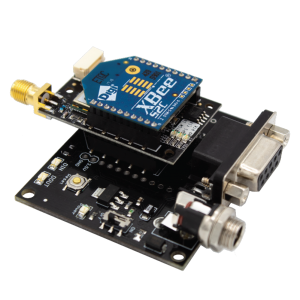

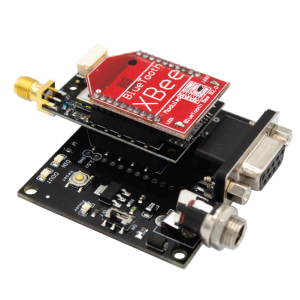

Ora è possibile utilizzare il connettore TOP XBee di simpleRTK2Blite per collegare qualsiasi radio ArduSimple XBee compatibile con simpleRTK2Blite: BT, WiFi, MR, LR.

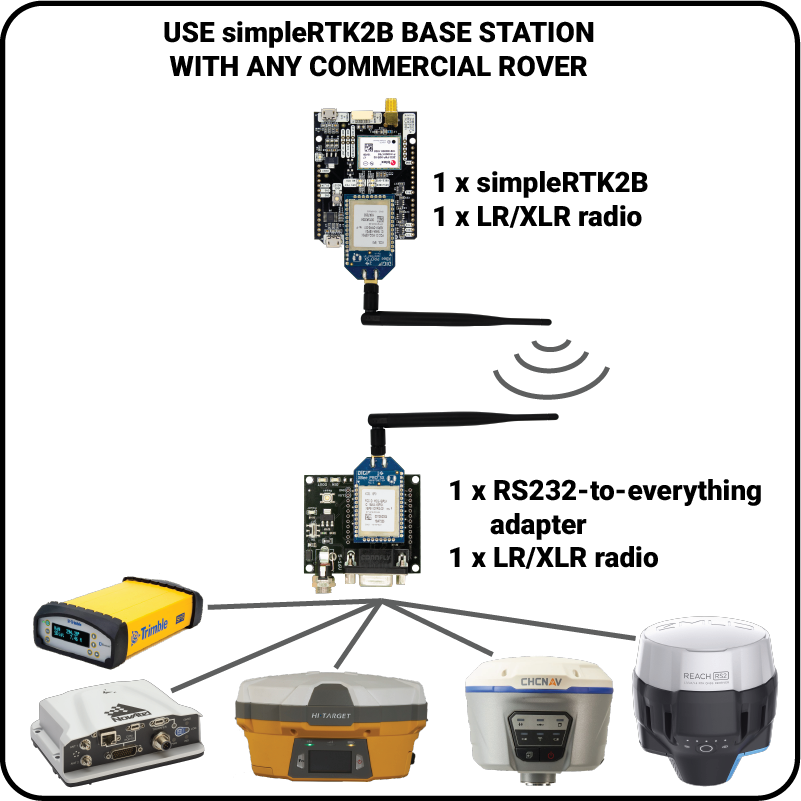

Utilizza la tua stazione base simpleRTK2B ZED-F9P con qualsiasi ricevitore RTK:
Se disponi di un ricevitore RTK Trimble, Topcon, Agleader, Leica, Novatel, Topcon, CHCNav, Hi-Target, South o Emlid, consulta la relativa documentazione: molti di questi modelli dispongono di un’entrata tramite porta seriale per le correzioni RTCM3 MSM. Se è il tuo caso, approfittiamone.

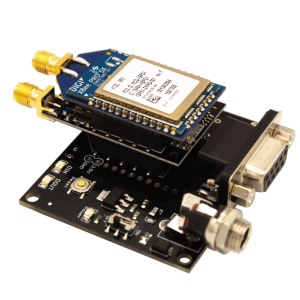

Utilizza la tua stazione base LR/XLR esistente con simpleRTK2B.

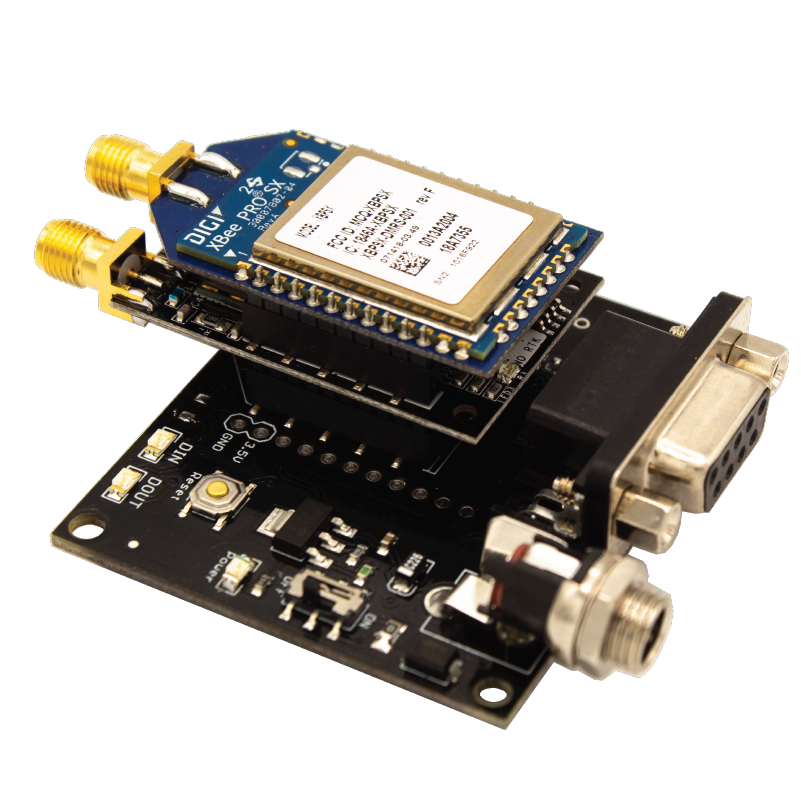

Prendi un adattatore da ArduSimple a RS232 e collega una radio LR/XLR alla sua estremità. A questo punto, l'unità trasmetterà le correzioni RTCM che potrai utilizzare con qualsiasi ricevitore RTK compatibile con il protocollo RTCM 3.

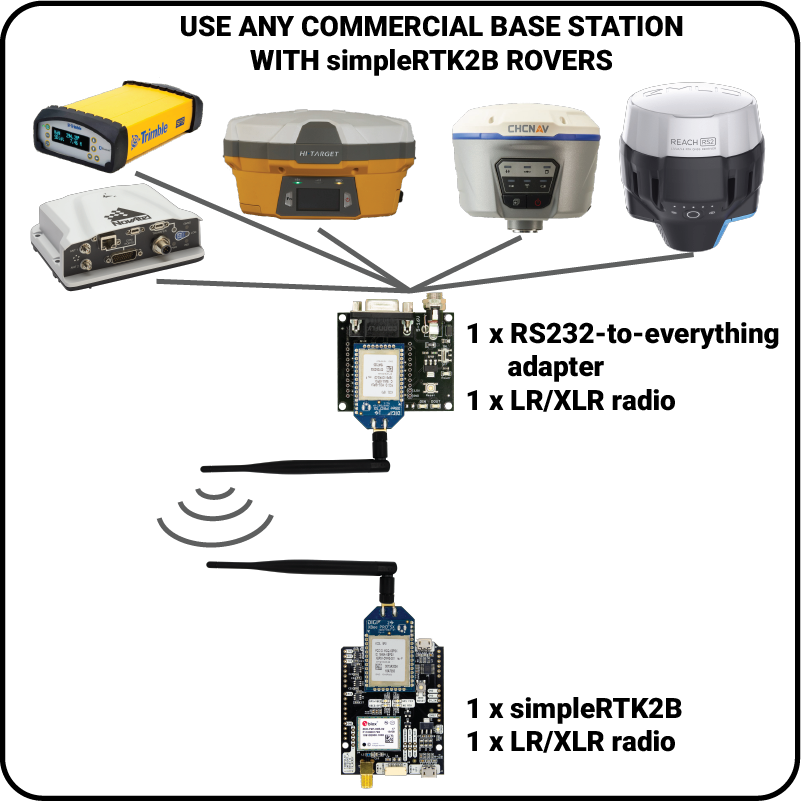

Utilizza la tua stazione base RTK con il rover simpleRTK2B ZED-F9P
Hai una stazione base RTK Trimble, Topcon, Agleader, Novatel, Topcon, CHCNav, Hi-Target, South o Emlid. Di solito sono dotate di una radio proprietaria, quindi puoi collegarti solo con i loro rover RTK. Tuttavia, alcune di esse trasmettono anche correzioni RTCM3 tramite porta seriale. Approfittiamo di questa funzionalità per collegare il nostro rover simpleRTK2B.
Prendi un convertitore da ArduSimple a RS232 e collegaci sopra un cavo LR/XLR. Collegalo alla porta seriale della tua stazione base RTK che invia correzioni RTCM 3.
Ora prendi i tuoi rover simpleRTK2B LR/XLR: riceveranno già automaticamente le correzioni dalla tua stazione base 🙂

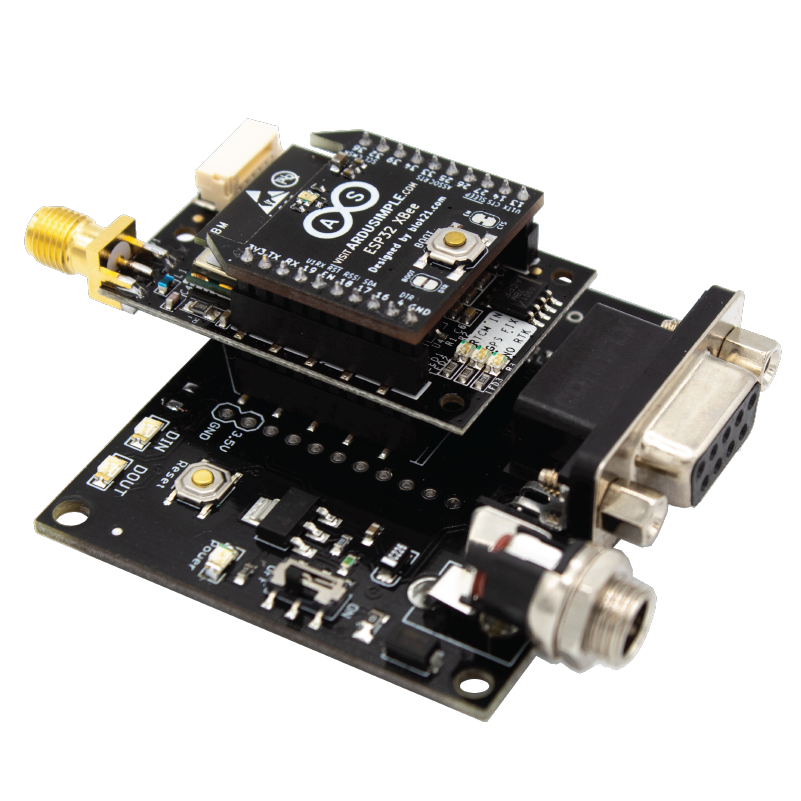

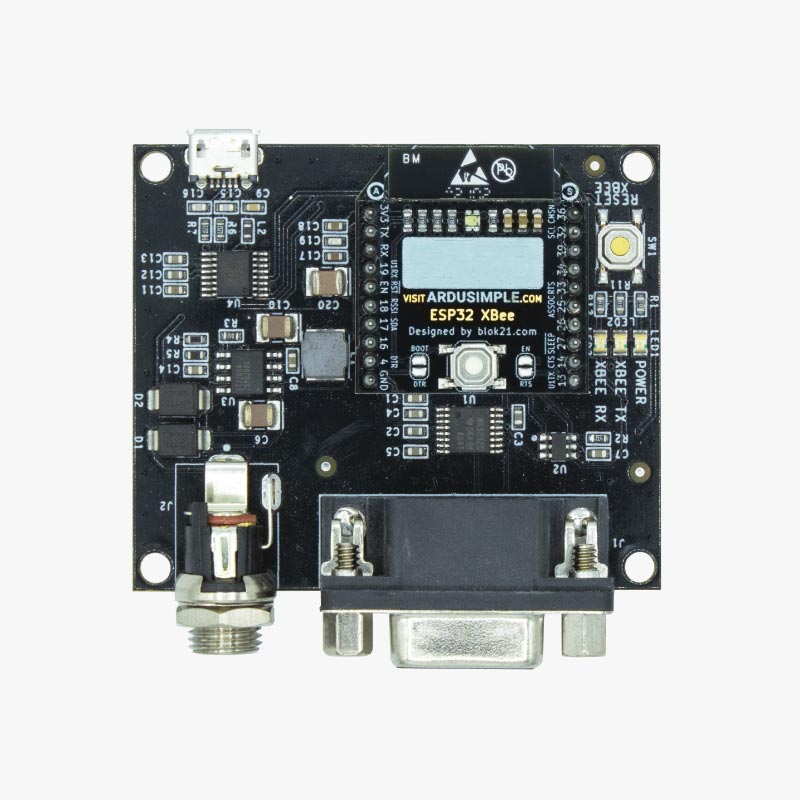

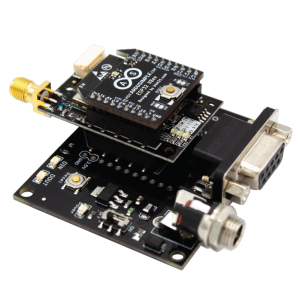

RS232 WiFi NTRIP Master
Un modo conveniente per collegare il tuo ricevitore RTK al tuo fornitore di servizi NTRIP preferito.
Oppure collegalo a un servizio come RTK2GO per condividere la tua stazione base con la comunità.
