Come visualizzare i dati GNSS RTK in tempo reale in Google Earth
In questa pagina
Prodotti utilizzati in questo tutorial
In questo tutorial ti mostreremo come visualizzare dati di posizionamento e tracciamento in tempo reale in Google Earth con il tuo ricevitore della serie simpleRTK2B.
Hardware richiesto:
- Ricevitore della serie simpleRTK2B
- Antenna simpleANT2B
- Cavo USB compatibile con la porta USB della tua scheda per il collegamento al computer
- un computer o un laptop
Software richiesto:
- u-center (se non sai come installare e collegare il tuo ricevitore della serie simpleRTK2B a u-center, consulta questo tutorial)
- Google Earth (se non è installato sul tuo computer, puoi scaricarlo da qui)
Come ottenere la posizione in Google Earth?
- Chiudi u-center e Google Earth, se sono aperti.

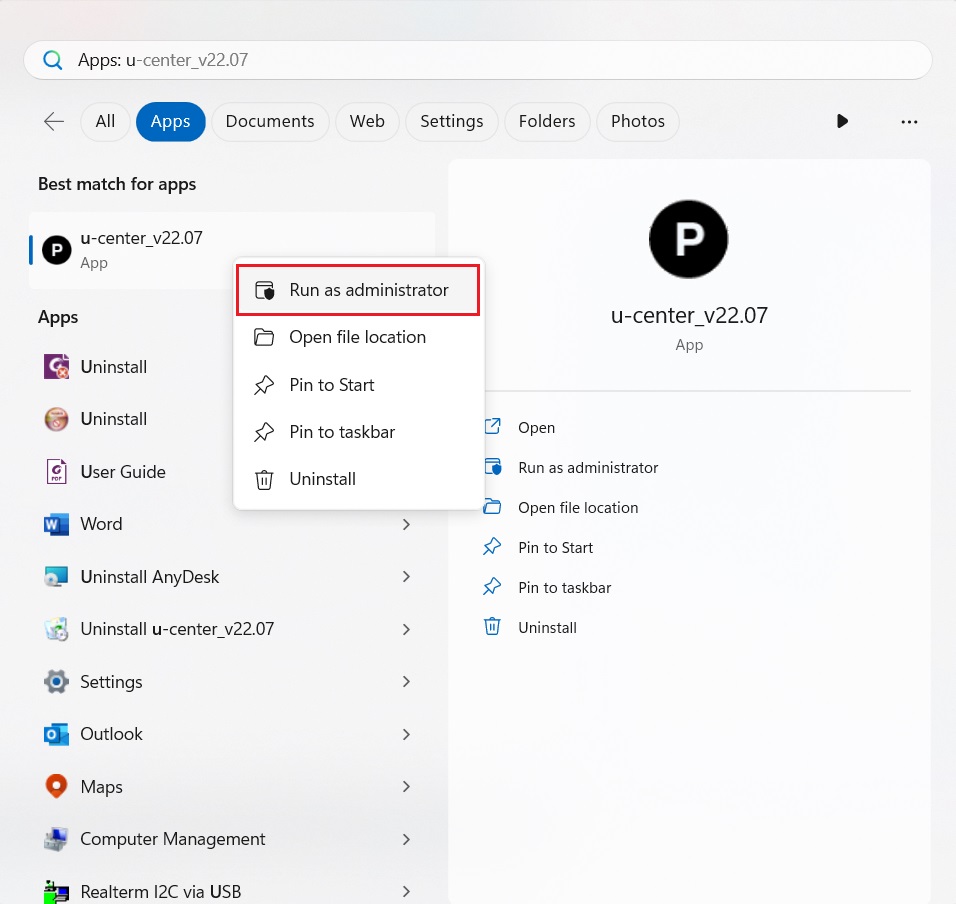

- Avvia u-center come amministratore. Per farlo, vai al menu Start del tuo PC, fai clic con il tasto destro del mouse sull'icona del software e seleziona Esegui come amministratore.
- Collega il ricevitore al PC e connetti u-center alla PORTA COM del ricevitore.

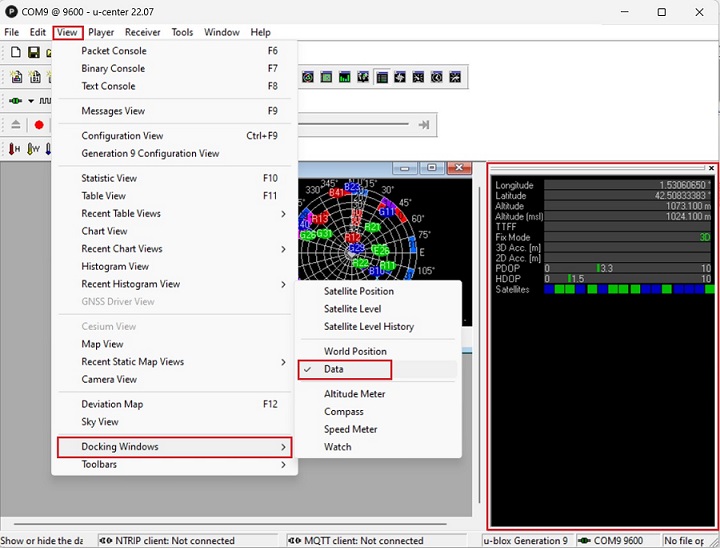

- Verifica di ricevere il segnale e di aver raggiunto una posizione fix. Puoi verificarlo facendo clic nella barra degli strumenti su: View–>Docking Windows –>Data. Lo vedrai sul lato destro della finestra.

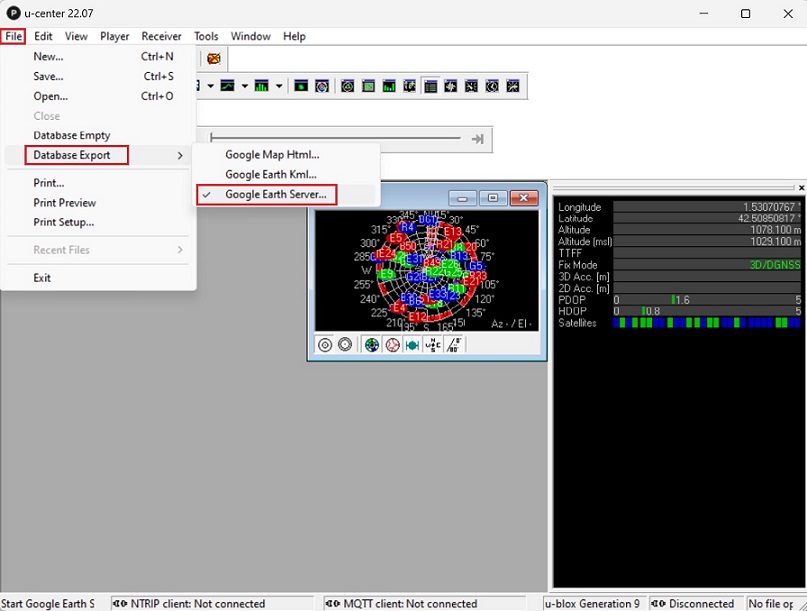

- Nella barra degli strumenti, fai clic su File–>Database Export–>Google Earth Server.

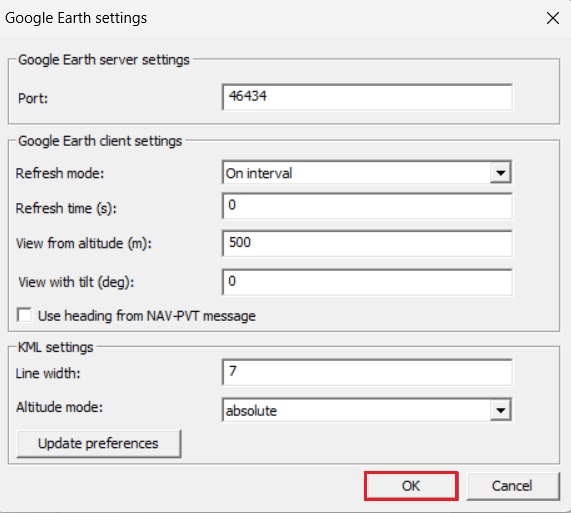

- Si aprirà una finestra con le impostazioni di Google Earth; se non desideri modificare nulla, fai direttamente clic su OK.

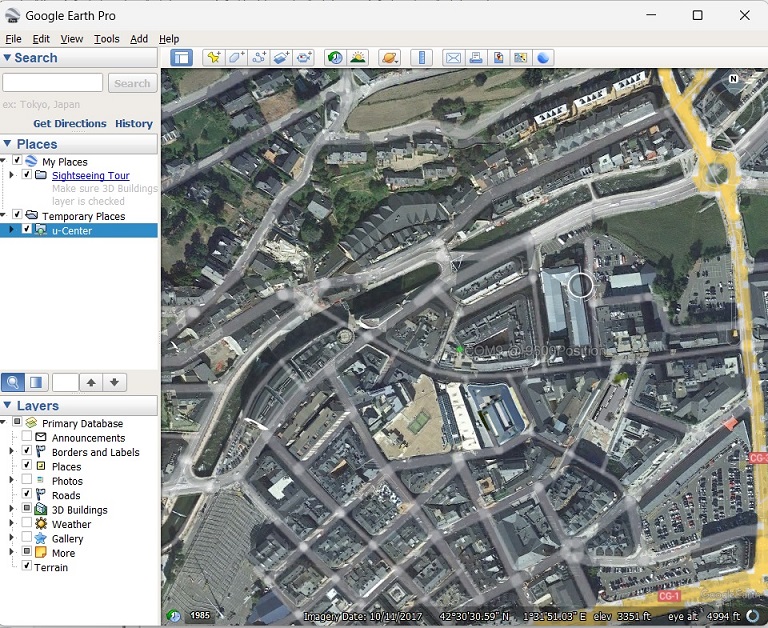

- Questo aprirà automaticamente Google Earth e eseguirà lo zoom sulla posizione del ricevitore collegato a u-center. A quel punto potrai iniziare a visualizzare i dati in tempo reale.

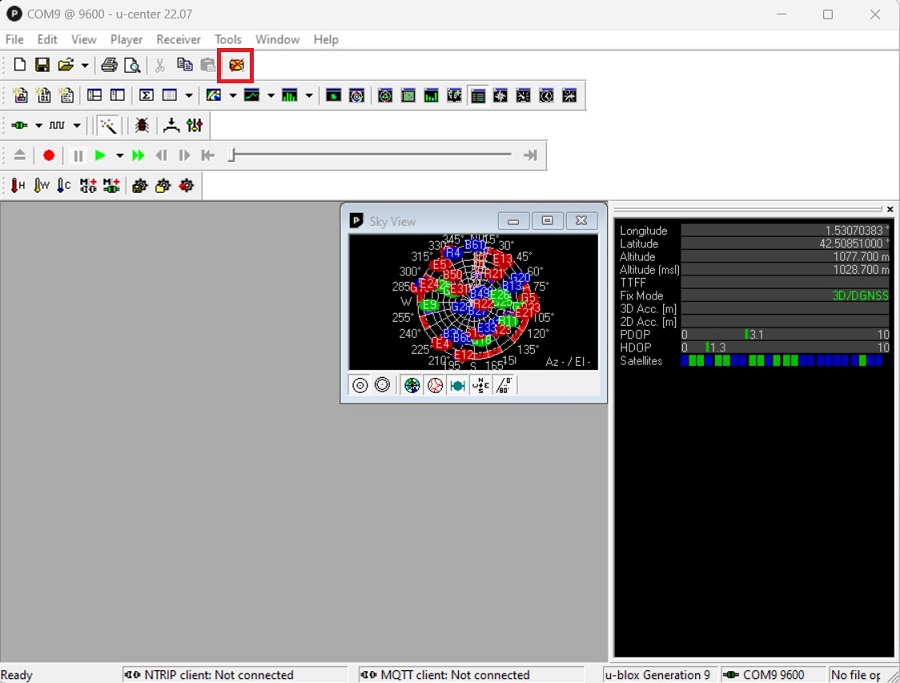

- Svuota il database per iniziare a raccogliere dati da qualsiasi posizione desiderata facendo clic sull'icona Empty Database in u-center.

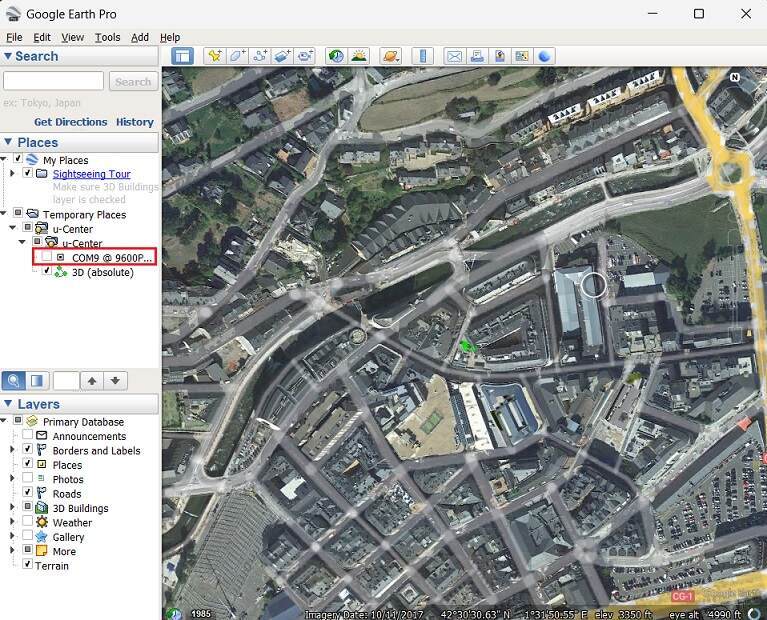

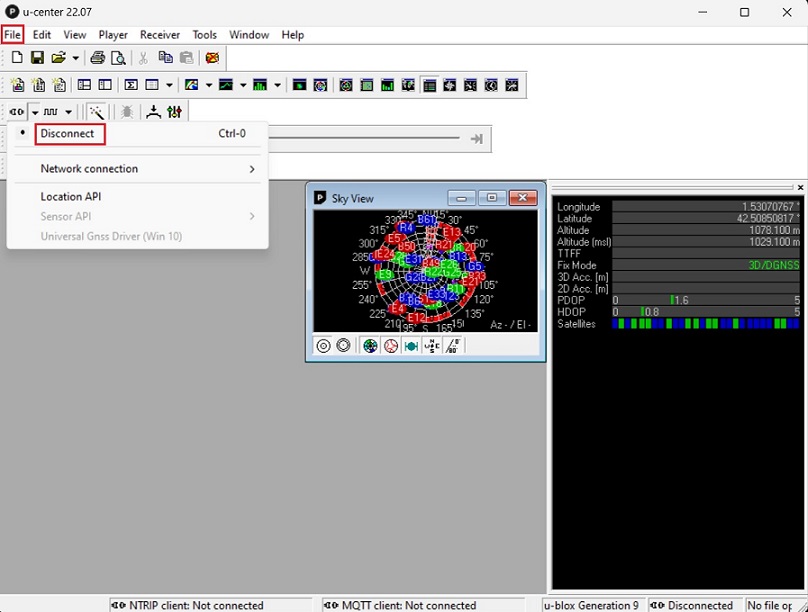

- Puoi interrompere il tracciamento in tempo reale quando vuoi. Un modo per farlo è disconnettere la scheda da u-center. Questo interromperà automaticamente il tracciamento in Google Earth. Riprendi il tracciamento semplicemente riconnettendoti alla PORTA COM del ricevitore.

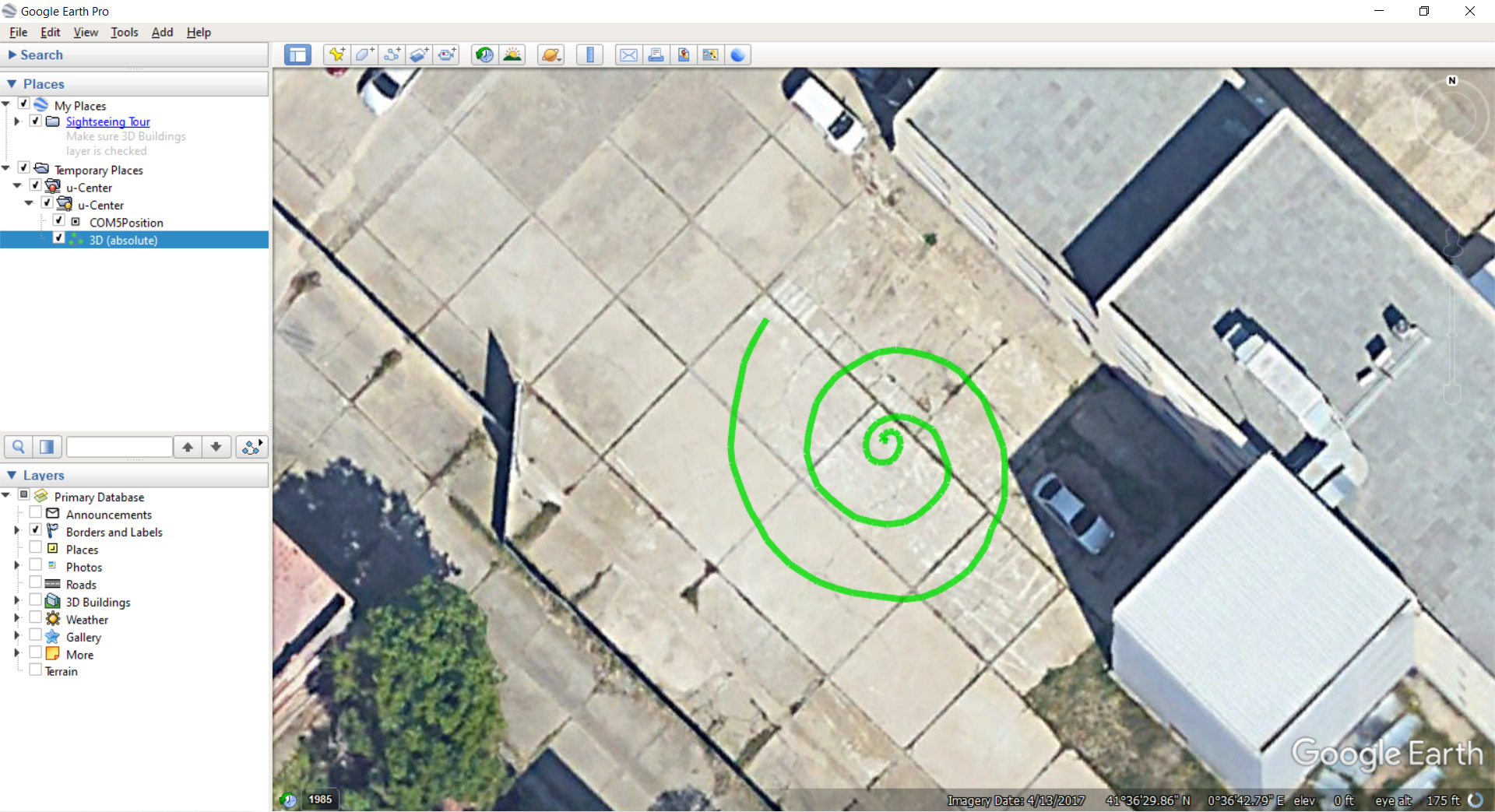

Ora puoi tracciare la tua posizione e visualizzare i tuoi percorsi con precisione centimetrica in Google Earth!
Come modificare i dati o il tracciamento?
-
Per impostazione predefinita, i dati mostrati in Google Earth saranno in 3D (assoluti). Per modificare questo livello, ad esempio per ottenere una raccolta dati o un tracciato in 2D, devi interrompere l'arrivo di nuovi dati scollegando il ricevitore da u-center.
-

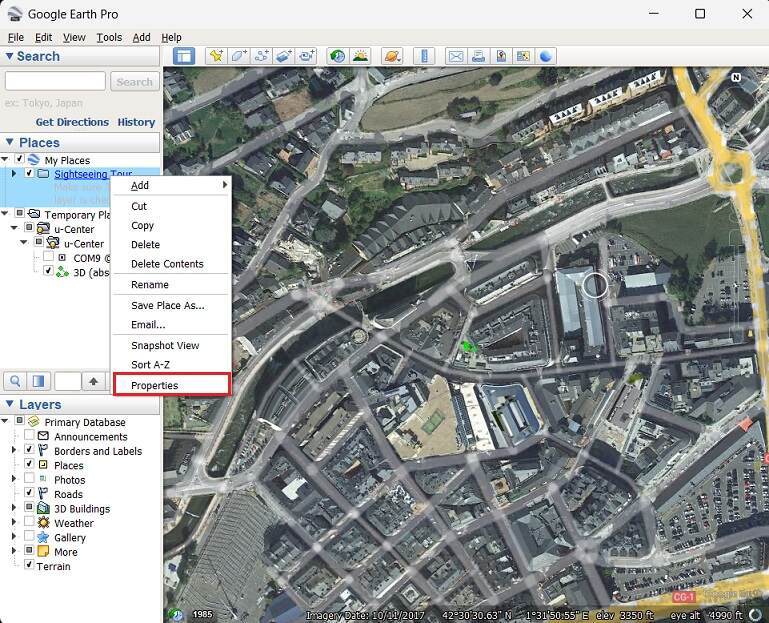

Vai alla legenda che elenca I miei luoghi, fai clic con il tasto destro sul livello del tracciato creato e seleziona Proprietà.
-

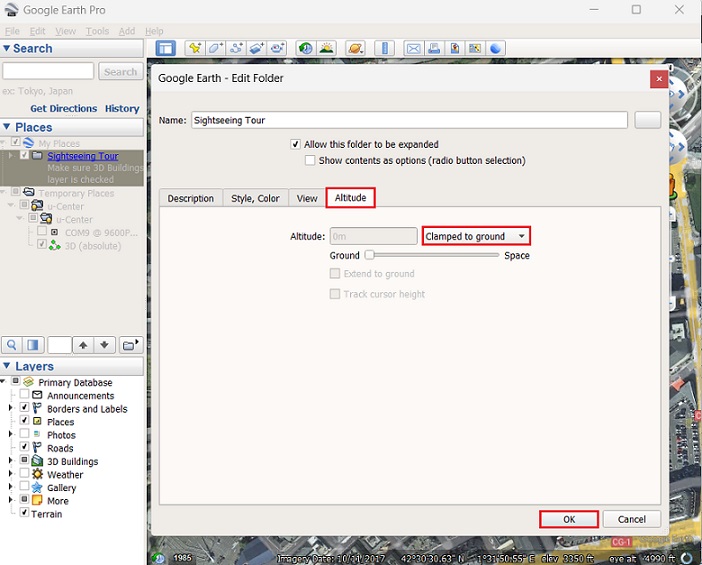

Dalla nuova finestra, vai su Altitudine e cambia da Assoluta a Ancorata al suolo.
Ora puoi visualizzare le tue tracce in 2D!
Se vuoi seguire questo tutorial, abbiamo il ricevitore simpleRTK2B, l'antenna simpleANT2B, il cavo d'antenna survey da TNC a SMA e il cavo USB disponibili in magazzino e pronti per la spedizione.
