Come aggiornare il firmware del WiFi NTRIP Master
In questa pagina
Nessun'intestazione trovata in questa pagina.
Prodotti utilizzati in questo tutorial
La scheda ArduSimple WiFi NTRIP Master (nota come ESP32 XBee) è in costante sviluppo e vengono rilasciate periodicamente nuove versioni con interessanti funzionalità.
In questo tutorial ti mostreremo passo dopo passo come aggiornare il firmware del tuo WiFi NTRIP Master.
In questo tutorial ti mostreremo passo dopo passo come aggiornare il firmware del tuo WiFi NTRIP Master.
Hardware richiesto:
- Ricevitore della serie simpleRTK2B o simpleRTK3B
- WiFi NTRIP Master
- Cavo USB compatibile con la porta USB della tua scheda per il collegamento al computer
- Un computer o un laptop con connessione internet
Software richiesto:
- strumento di aggiornamento del firmware (qui utilizziamo Flash download tools; nei prossimi passaggi mostreremo come scaricarlo e utilizzarlo)
Come aggiornare il firmware del WiFi NTRIP Master?
Ricevitore simpleRTK2B Lite
altri ricevitori della serie simpleRTK2B/3B
Ricevitore simpleRTK2B Lite
- Rimuovi il simpleRTK2B Lite dall'adattatore da XBee a USB-C (la "scheda blu"). Collega il WiFi NTRIP Master sull'adattatore da XBee a USB-C. Quindi collega l'adattatore al PC.
altri ricevitori della serie simpleRTK2B/3B
- Assicurati che la tua scheda abbia le UART disabilitate, ecco un tutorial su come farlo.
Collega il WiFi NTRIP Master al tuo ricevitore della serie simpleRTK2B o simpleRTK3B e connettiti al PC con un cavo USB.
Potrebbero esserci due porte USB sulla scheda, usa quella contrassegnata con POWER+XBEE. Assicurati di montare il WiFi NTRIP Master nella direzione corretta, in modo che il LED inizi a lampeggiare.
- Scarica lo strumento di aggiornamento del firmware da qui. Estrai il file ZIP e salva la cartella sul tuo computer. Questo strumento non cambierà tra le diverse versioni del firmware.
- Verifica l'ultima versione del firmware qui e scarica i seguenti file sul tuo computer:
-
- bootloader.bin
- esp32-xbee.bin
- partition-table.bin
- www.bin
- Esegui lo strumento flash_download_tools_v3.6.7.exe scaricato al passaggio 2.
- Seleziona l'opzione ESP32 DownloadTool.

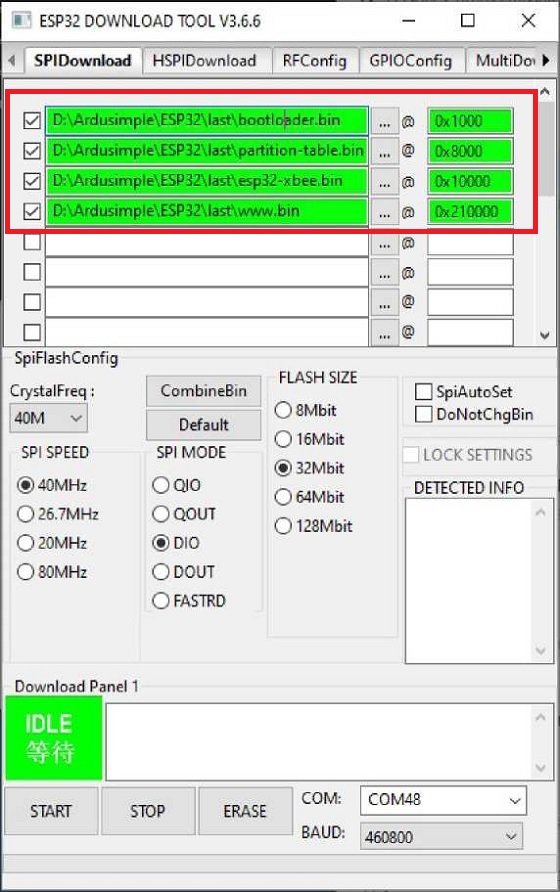

- Seleziona il percorso corretto dei file binari scaricati al passaggio 3 e assicurati
di configurare lo strumento come in questa schermata. Seleziona la porta COM e il BAUD corretti (i percorsi e la porta COM potrebbero essere diversi).
Ricevitore simpleRTK2B Lite
altri ricevitori della serie simpleRTK2B/3B
Ricevitore simpleRTK2B Lite
-
- Tieni premuto il pulsante BOOT del WiFi NTRIP Master, quindi scollega il cavo USB e ricollegalo. Rilascia il pulsante BOOT
altri ricevitori della serie simpleRTK2B/3B
-
- tieni premuto il pulsante BOOT del WiFi NTRIP Master, quindi premi una volta il pulsante XBEE RESET sulla scheda della serie simpleRTK2B/3B. Rilascia il pulsante BOOT.

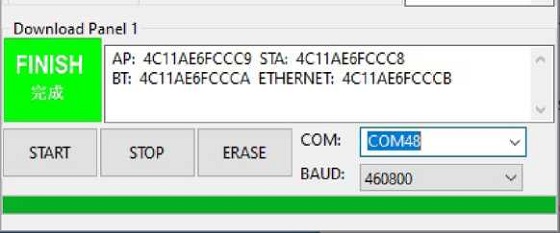

- Fai clic sul pulsante START e attendi che la barra di avanzamento raggiunga la fine e venga visualizzato FINISH.
- Ora il firmware del tuo WiFi NTRIP Master è aggiornato. Se desideri utilizzare il WiFi NTRIP Master come connessione Bluetooth per il tuo smartphone o PC, dai un'occhiata a questo tutorial.
