XLR radios range test: 18 km, 28 km e 41 km di base

eXtra lungo raggio (XLR) radios sono i nostri più potenti radioè nel nostro portafoglio.
specifications di questi radios sono piuttosto impressionanti, guardando la gamma di schede tecniche:

• GAMMA RURALE LINEA DI VISTA***: Velocità dati bassa: fino a 105 km (65 mi)*****
• PORTATA URBANA LINEA DI VISTA****: Velocità dati bassa: fino a 18 km (11 mi)*****

Probabilmente noterai due cose, la soggettività di "Velocità dati bassa” e la grande quantità di asterischi.

Nel post di oggi li testeremo radioè in un vero GNSS applicazione (base-rover) con la dotazione standard venduta da Ardusimple (non con antenne ad alto guadagno/direzionali) e in condizioni reali.

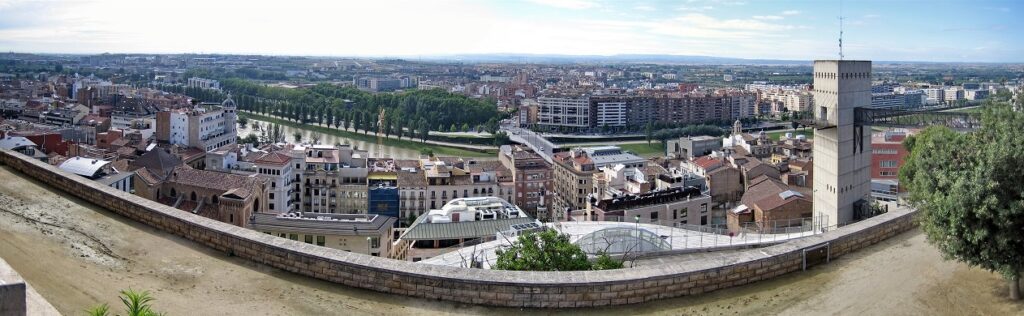

Di solito eseguiamo i nostri test nella città di Lleida, è una città di medie dimensioni con 140.000 abitanti ed è situata in una zona pianeggiante senza importanti colline nei suoi dintorni.

Abbiamo deciso di montare la stazione base nel centro della città, su una piccola collina con un'altezza di circa 70 m rispetto ai dintorni.

Notare che Ardusimple vende solo XLR radioDeve essere utilizzato in Nord America e Australia (vendiamo entrambe le varianti). I test sono stati condotti in Europa e nel radios erano attivi solo a scopo di test per un breve periodo di tempo.

Il materiale esatto utilizzato per questi test può essere trovato in Kit base XLR disponibile nel nostro punto vendita.
Include quanto segue:

- 1 simpleRTK2B-F9P V3 tavola
- 1 simpleRTK2B tavola
- 2 u-blox ANN-MB-00 Antenna per GNSS Dual Band con cavo (IP67)
- 1 Moduli radio XLR (eXtra Long Range) + 1x radio antenna
- 1 Modulo radio LR (lungo raggio) + 1x radio antenna
– Base e Rover preconfigurazione

Non è un refuso, XLR e LR radiosono completamente compatibili!
Questo è davvero interessante perché permette di montare un XLR radio nella base con multirover capacità e altrettanto rovers con LR radios come necessario poiché la gamma di radio è determinato dal radio montato sulla stazione base.

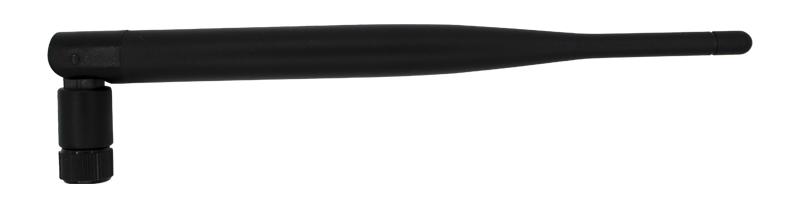

È importante menzionarlo sia per la base che per rover abbiamo utilizzato l'antenna omnidirezionale che vendiamo con la ns LR e XLR radios e Starter Kit, posizionati su un treppiede a 2 m dal suolo, senza alcun piano di massa.

Test 1

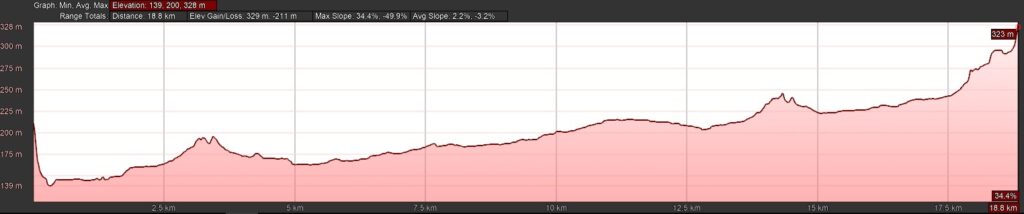

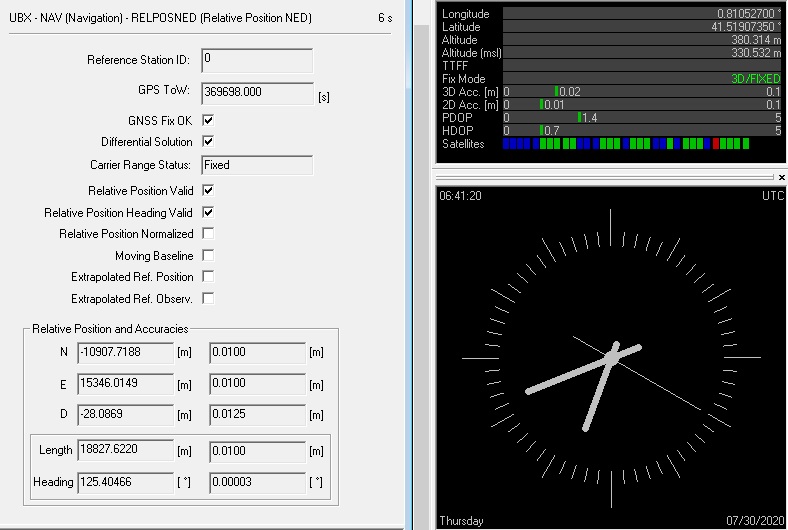

La prima tappa del nostro test di autonomia è stata su una piccola collina situata a 18,8 km dalla stazione base, con una visuale diretta:

Test 2

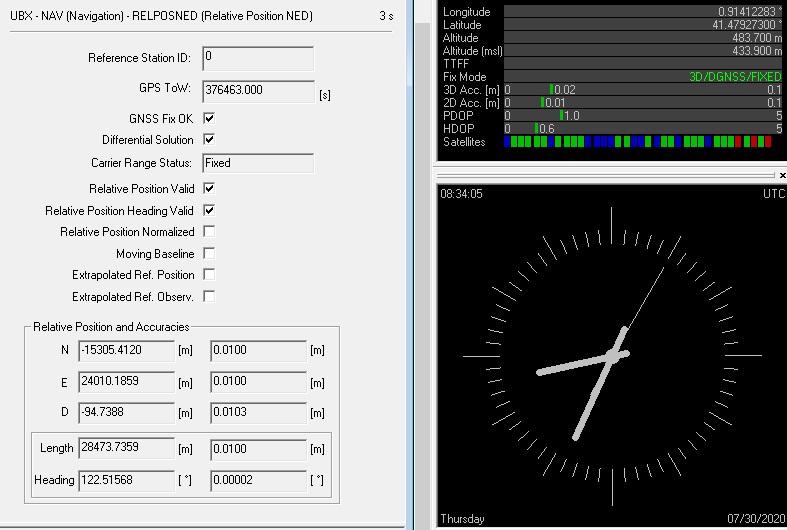

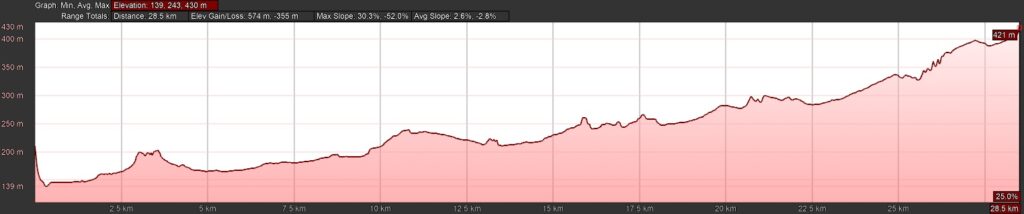

La seconda tappa del nostro test di autonomia è stata su una piccola collina situata a 28,5 km dalla stazione base, con una visuale diretta:

Test 3

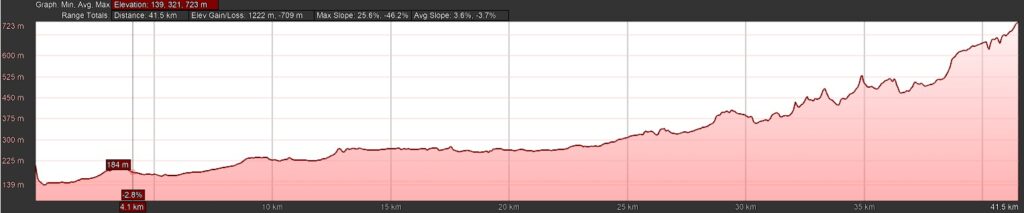

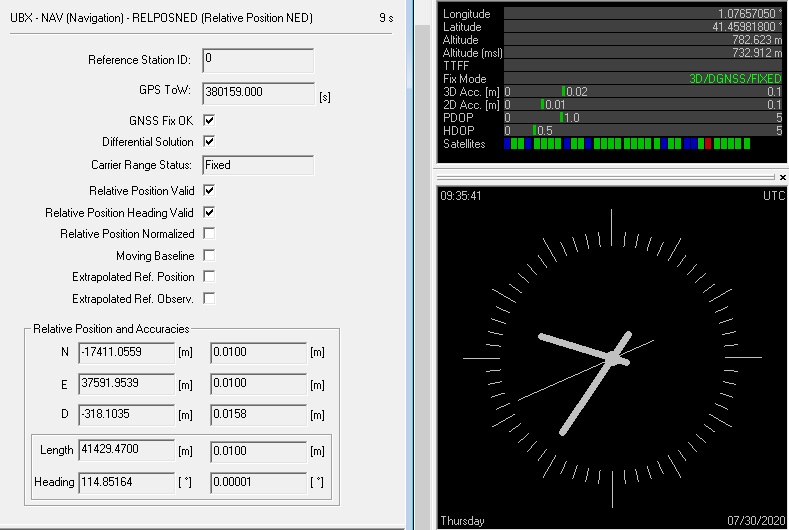

La terza e ultima tappa del nostro test di portata è stata in cima a una piccola catena montuosa situata a 41,4 km dalla stazione base, con una visuale diretta:

Non siamo andati oltre perché abbiamo pianificato solo le tre posizioni di test in anticipo e anche perché le correzioni RTK perdono validità con linee di base così lunghe.

Con questo test abbiamo convalidato la robustezza del radio collegamento in base-rover configurazione.
