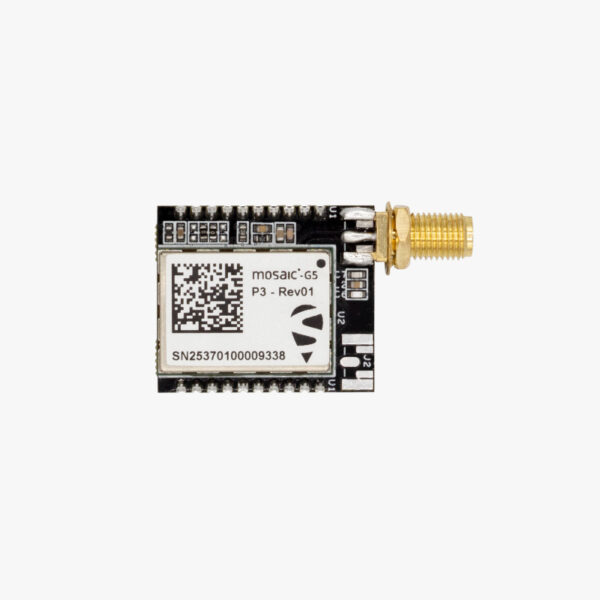

Micro mosaic-G5
SKU: AS-RTK-MICRO-G5-P3
Modulo Septentrio Mosaic-G5 in un formato facile da saldare. Posizione GPS al millimetro e prestazioni di livello topografico con ingombro minimo. Ideale per la progettazione di circuiti stampati personalizzati con RTK.
 |
2 anni di garanzia in tutto il mondo | |
 |
Spediamo dalla Spagna. Consegna prevista a
:
| |
 |
Per questo prodotto sono previsti sconti sul quantitativo: | |
| <50 units | 469€ | |
| >=50 unità | Contattateci per conoscere i prezzi speciali | |
| >500 unità | Contattateci per conoscere i prezzi speciali | |
 |
Got any questions? Contact us! - a real human (not AI) will answer in <24 hours! | |
Descrizione
ArduSimple Micro mosaic-G5 accelera il tuo progetto RTK grazie al suo ingombro compatto che ne facilita l'integrazione, al connettore RF integrato e all'elevata disponibilità. Con il modulo Septentrio mosaic-G5. Ci occupiamo noi della progettazione RF e della complessa integrazione del modulo, così potrai concentrarti sulla progettazione del PCB e sull'applicazione.
- Fattore di forma più compatto
- Ampia scelta di spille a mosaico disponibili
- Riutilizzabile: se realizzi un nuovo circuito stampato, puoi smontare il costoso GPS dalla versione precedente!
- È necessaria una superficie del PCB più ridotta: puoi sfruttare lo spazio sotto il modulo per posizionare altri componenti!
- Facile da saldare a mano o a macchina
- Non sono richieste conoscenze in materia di RF, poiché tutti i componenti RF sono già integrati: basta un connettore uFL per il collegamento tramite cavo flessibile oppure un connettore SMA lungo per il montaggio diretto su pannello
- Prezzi all'ingrosso a partire da 50 unità
- Sono disponibili varianti con moduli P3, P3H, P6 e P8.
Include:
- 1 scheda ArduSimple Micro con modulo Septentrio Mosaic-G5 P3
Specifiche tecniche
Caratteristiche del Mosaic-G5 P3
- Precisione a livello millimetrico:
- <1cm with a base station up to 35km
- <1cm with NTRIP up to 35km
- <1.2m in standalone mode
- <0.6m standalone with SBAS coverage
- Frequenza di aggiornamento
- Impostazione predefinita: 1 Hz
- Con prestazioni massime: fino a 20 Hz
- Multibanda: supporto per L1, L2 e L5, 789 canali hardware
- Multifrequenza e multiconstellazione:
- GPS: L1C/A, L2C, L2PY, L5
- GLONASS: L1CA, L2CA, L2P, L3, CDMA
- Galileo: E1, E5a, E5b, EE6
- BeiDou: B1I, B1C, B2a, B2I, B2b, B3I
- QZSS: L1C/A, L1C/B, L2C, L5, L6
- Navic: L5
- SBAS: WAAS, EGNOS, MSAS, GAGAN, SDCM (L1, L5)
- Tempi di avvio:
- Cold start: <45s
- Warm start: <20s
- Riacquisizione: 1 s
- Protocolli
- Formato binario Septentrio (SBF)
- NMEA 0183, v2.3, v3.03, v4.0
- RTCM v2.x, v3.x (MSM incluso)
- Interfacce (consultare il manuale d'uso per verificare quali sono disponibili):
- USB
- UART
- XBee
- Timepulse
- Evento
- Funzionalità del Rover
- Intervallo di temperatura di funzionamento: da -40 a +85 °C
- Certificazioni: CE, RAEE, ISO 9001:2015
- Documentazione: RED, RoHS
