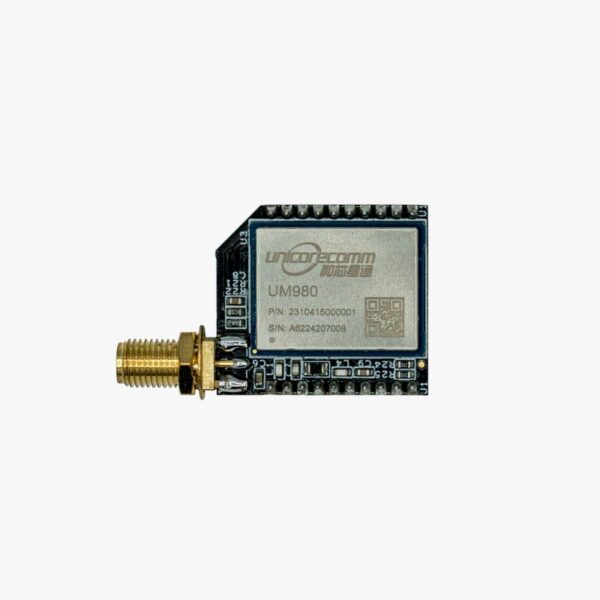

simpleRTK3B Micro Unicore
SKU: AS-RTK3B-MICRO-UM
Unicore UM980, UM981 e UM982 in un formato facile da saldare. Posizione GPS con precisione al centimetro e ingombro minimo per il tuo progetto PCB personalizzato con RTK.
 |
2 anni di garanzia in tutto il mondo | |
 |
Spediamo dalla Spagna. Consegna prevista a
:
| |
 |
Per questo prodotto sono previsti sconti sul quantitativo: | |
| <50 units | 276€ | |
| >=50 unità | Contattateci per conoscere i prezzi speciali | |
| >500 unità | Contattateci per conoscere i prezzi speciali | |
 |
Got any questions? Contact us! - a real human (not AI) will answer in <24 hours! | |
Descrizione
simpleRTK3B Micro Unicore accelera il vostro progetto RTK grazie al suo ingombro ridotto che ne facilita l'integrazione, al connettore RF integrato e all'elevata disponibilità. Con i moduli Unicorecomm UM980, UM981 e UM982. Ci occupiamo noi della progettazione RF e della complessa integrazione dei moduli, così potrete concentrarvi sulla progettazione del PCB e sull'applicazione.
- Fattore di forma più compatto
- Sono disponibili numerosi pin Unicore
- Riutilizzabile: se realizzi un nuovo circuito stampato, puoi smontare il costoso GPS dalla versione precedente!
- È necessaria una superficie del PCB più ridotta: puoi sfruttare lo spazio sotto il modulo per posizionare altri componenti!
- Facile da saldare a mano o a macchina
- Non sono richieste conoscenze in materia di RF, poiché tutti i componenti RF sono già integrati: basta un connettore uFL per il collegamento tramite cavo flessibile oppure un connettore SMA lungo per il montaggio diretto su pannello
- Prezzi all'ingrosso a partire da 50 unità
Include:
– 1 scheda simpleRTK3B Micro con modulo Unicore già montato
Specifiche tecniche
Caratteristiche dell'UM980
- Precisione a livello millimetrico:
- <1cm with a base station up to 35km
- <1cm with NTRIP up to 35km
- <1.2m in standalone mode
- <0.6m standalone with SBAS coverage
- Frequenza di aggiornamento
- Impostazione predefinita: 1 Hz
- Con prestazioni massime: fino a 50 Hz
- Multibanda: supporto per L1, L2 e L5, 1408 canali hardware
- Multifrequenza e multiconstellazione:
- GPS: L1C/A, L1PY, L2C, L2PY, L5
- GLONASS: L1CA, L2CA, L2P, L3, CDMA
- Galileo: E1, E5a, E5b, E5, E6, HAS
- BeiDou: B1I, B1C, B2a, B2b, B2I, B3I
- QZSS: L1C/A, L2C, L5
- Navic: L5
- SBAS: WAAS, EGNOS, MSAS, GAGAN, SDCM (L1)
- Tempi di avvio:
- Cold start: <35s
- Warm start: <10s
- Riacquisizione: 1 s
- Protocolli
- Formato Unicore
- NMEA 0183
- RTCM v3
- Funzionalità di Base e Rover
- Intervallo di temperatura di funzionamento: da -40 a +85 °C
- Certificazione: CE
- Documentazione: RED, RoHS
- Precisione a livello millimetrico:
- <1cm with a base station up to 35km
- <1cm with NTRIP up to 35km
- <1.2m in standalone mode
- <0.6m standalone with SBAS coverage
- Frequenza di aggiornamento
- Impostazione predefinita: 1 Hz
- Con prestazioni massime: fino a 50 Hz
- Fusione dei sensori
- Tilt: 10 mm + 0.7 mm/°tilt (accuracy < 2.5 cm within 30°)
- INS only: < 5 % of the distance travelled without GNSS signals
- Dati RAW dell'IMU: 100 Hz
- Multibanda: supporto per L1, L2 e L5, 1408 canali hardware
- Multifrequenza e multiconstellazione:
- GPS: L1C/A, L1PY, L2C, L2PY, L5
- GLONASS: L1CA, L2CA, L2P, L3, CDMA
- Galileo: E1, E5a, E5b, E5, E6, HAS
- BeiDou: B1I, B1C, B2a, B2b, B2I, B3I
- QZSS: L1C/A, L2C, L5
- Navic: L5
- SBAS: WAAS, EGNOS, MSAS, GAGAN, SDCM (L1)
- Tempi di avvio:
- Cold start: <35s
- Warm start: <10s
- Riacquisizione: 1 s
- Protocolli
- Formato Unicore
- NMEA 0183
- RTCM v3
- Funzionalità di Base e Rover
- Intervallo di temperatura di funzionamento: da -40 a +85 gradi
- Certificazione: CE
- Documentazione: RED, RoHS
- Precisione a livello millimetrico:
- <1cm with a base station up to 35km
- <1cm with NTRIP up to 35km
- <1.2m in standalone mode
- <0.6m standalone with SBAS coverage
- Precisione del rilevamento della rotta tramite GNSS:
- Distanza tra le antenne di 1 m: 0,14 gradi di rotta
- Distanza tra le antenne di 5 m: 0,03 gradi di rotta
- Frequenza di aggiornamento
- Impostazione predefinita: 1 Hz
- Modalità autonoma, SBAS, GNSS + assetto: fino a 50 Hz
- RTK+assetto: fino a 20 Hz
- Multibanda: supporto per L1, L2 e L5, 1408 canali hardware
- Multifrequenza e multiconstellazione:
- GPS: L1C/A, L1PY, L2C, L2PY, L5
- GLONASS: L1CA, L2CA, L2P, L3, CDMA
- Galileo: E1, E5a, E5b, E5, E6, HAS
- BeiDou: B1I, B2I, B3I
- QZSS: L1C/A, L2C, L5
- Navic: L5
- SBAS: WAAS, EGNOS, MSAS, GAGAN, SDCM (L1)
- Tempi di avvio:
- Cold start: <35s
- Warm start: <10s
- Riacquisizione: 1 s
- Protocolli
- Formato Unicore
- NMEA 0183
- RTCM v3
- Funzionalità di Base e Rover
- Intervallo di temperatura di funzionamento: da -40 a +85 °C
- Certificazione: CE
- Documentazione: RED, RoHS
