Manuale utente: M.2 u-blox Modello ZED-X20P
Presentazione prodotto
Questo prodotto utilizza uno standard footprint: M.2 2230 Chiave A+E.
Cosa significa questo nome complesso? Significa che è compatibile con il connettore M.2 sia con il connettore M.2 Key A, sia con il connettore M.2 Key E. Questi 2 connettori sono stati sviluppati per periferiche USB. Il 2230 indica solo le dimensioni della tavola: 22 mm x 30 mm.
Per integrare questo prodotto, dovrai aggiungere un connettore standard alla tua scheda, insieme a un foro di montaggio nella posizione corretta per fissare la scheda con una vite o un morsetto. Una raccomandazione che possiamo darvi è quella di non utilizzare recipienti economici. Le prese economiche (particolarmente apprezzate da fornitori cinesi sconosciuti) utilizzano metalli molto contaminati per i contatti, il che porta a guasti sporadici sul campo e alla morte prematura della presa. Possiamo consigliare la qualità superiore TE 2199230-8.
Inizia ora
Passaggio A: collegare l'antenna
- Collegare il GNSS antenna/e al ricevitore.
- Posizionare l'antenna GNSS all'esterno, con una buona visuale del cielo, per testarne la funzionalità. In caso contrario, non sarà possibile vedere alcun satellite né ricevere i dati del segnale.
Passaggio B: Connettiti a u-center 2
È possibile scaricare u-center 2 Qui..
È stato testato sulla piattaforma Windows 10 e Windows 11 (64 bit). Una volta completata l'installazione con successo, è necessario immettere il proprio u-blox le credenziali dell'account del portale di supporto e accedi con un browser. Se non hai un u-blox clic sull'account RegisterSegui questa rapida guida per connetterti.
- Collegare il ricevitore al PC tramite la porta USB etichettata come POWER+GPS.
- Fare clic sull'icona Dispositivi sulla barra dei menu a sinistra, fare clic su + icona. Selezionare la porta COM del dispositivo. Selezionare Autobauding per il rilevamento automatico della velocità in baud. Fare clic Add device.
Passaggio C: ottenere correzioni RTK
Per ottenere una precisione centimetrica o millimetrica con i nostri ricevitori GNSS, sono necessarie correzioni RTK. NTRIP (Networked Transport of RTCM via Internet Protocol) è un protocollo utilizzato per lo streaming di dati GNSS su Internet. Facilita la trasmissione di dati di correzione in tempo reale da una stazione di riferimento a una rover o dispositivo dell'utente.
Se non hai una tua stazione base per le correzioni, puoi trovare una terza parte NTRIP correzioni a Servizi di correzione RTK nel tuo Paese per ottenere le credenziali (indirizzo del server, porta, utente e password) di NTRIPPuoi connetterti a NTRIP utilizzando un PC, smartphoneo i nostri plugin di comunicazione.
Prima di iniziare, assicurati che il tuo ricevitore sia configurato come RoverSegui questa guida di collegamento per ricevere le correzioni sul tuo PC.
- Per connettersi a caster per la correzione dei dati, UBX-NAV-PVT or NMEA Standard GGA i messaggi devono essere abilitati. Puoi saltare questo passaggio se carichi il nostro Rover file di configurazione.
- Vai su Tools and Service –> Services –> NTRIP. Inserisci il nome host o l'indirizzo IP, la porta, il nome utente e la password del NTRIP caster.Clic Save and Retrieve per ottenere un elenco aggiornato di tutti i punti di montaggio disponibili.Seleziona il punto di montaggio, quindi fai clic Connect.
Se sei un utente avanzato che cerca informazioni dettagliate, consulta la guida all'integrazione all'indirizzo u-blox Pagina di configurazione ZED-X20.
Hardware
Pinout

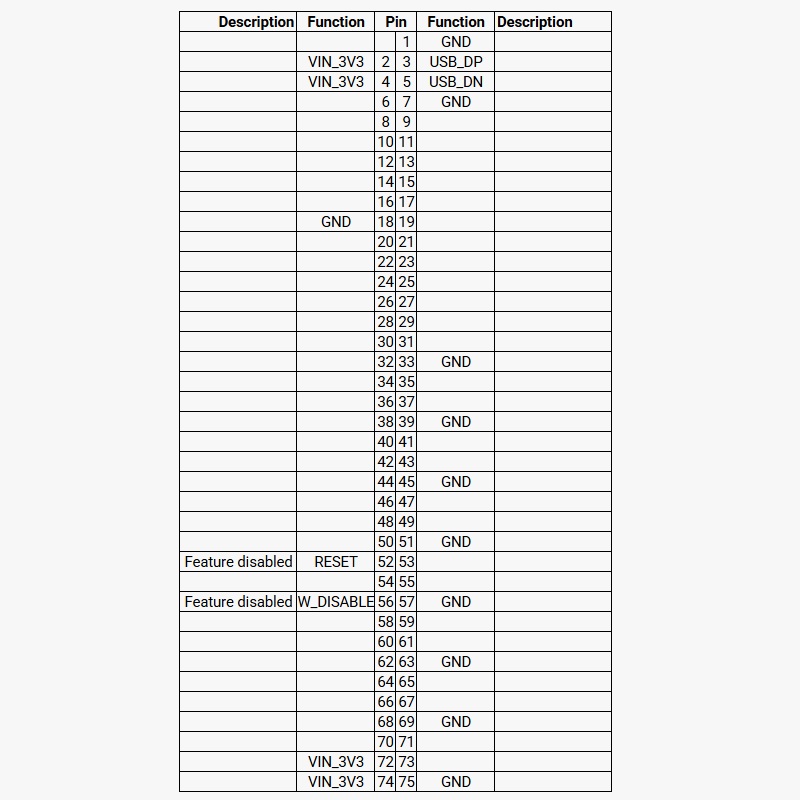

Il diagramma seguente mostra i diversi pin disponibili, inclusa la sua funzionalità.
PCB Footprint:
Poiché ci sono così tanti software, abbiamo utilizzato un'azienda esterna per svilupparlo footprint librerie per tutti i software possibili. Il file non è ancora pronto. Dopo aver terminato, puoi scaricarlo da questo link. Se affronti qualsiasi problema, basta Contattaci.
Considerazioni sull'integrazione
L'unica particolarità di un sistema GPS è che i segnali RF con cui lavora sono estremamente deboli (fino a -170dBm!). Per questo motivo i sistemi GPS sono particolarmente delicati e non immuni al rumore.
Tra il ricevitore GPS e l'antenna GPS, l'antenna GPS è di gran lunga quella con l'installazione più critica. Vogliamo darti alcuni suggerimenti per assicurarti di aver integrato il tuo ArduSimple ricevitore e funziona al primo tentativo:
- ricevitore GPS. Questa parte del sistema non ama il flusso d'aria, le vibrazioni e gli sbalzi di temperatura. Cerca solo di evitarlo: scegli la posizione del tuo veicolo con la vibrazione più bassa, prova a usarlo all'interno di una scatola e lontano da qualsiasi ventola, e non posizionare la scheda accanto a un motore elettrico che può passare da freddo a molto caldo in pochi secondi.
- Antenna GPS. Per questo articolo abbiamo una guida separata che ti consigliamo di seguire ed è la nostra Guida all'installazione dell'antenna GPS/GNSS.
Configurazione e integrazione software
Con questo prodotto avrai accesso diretto alle funzionalità dello ZED-X20P, ti aiuterà a leggere le informazioni estese u-blox documentazione. Tuttavia puoi usare il nostro pagina di configurazione come punto di partenza per il tuo progetto. E se hai bisogno di aiuto in qualsiasi momento, basta Contattaci, rispondiamo sempre.
