Guida per l'utente: Micro u-blox ZED-X20P
Varianti
Questo prodotto è disponibile in 3 gusti diversi per cercare di soddisfare tutte le tue esigenze:
- Foro passante con connettore uFL
- Foretto passante con connettore SMA extra lungo per il montaggio diretto su pannello
- SMD con connettore uFL. L'opzione più economica per chi è particolarmente attento ai costi.
Panoramica del prodotto
Questo prodotto utilizza un formato molto diffuso: 2 file da 10 pin ciascuna, con un passo di 2 mm tra i pin. È possibile integrare questo prodotto nel proprio circuito stampato in 3 modi:
- Installare dei connettori sul circuito stampato in modo da poter collegare e scollegare la scheda a proprio piacimento. Questa opzione è più flessibile, ma non è molto resistente in ambienti soggetti a vibrazioni. Un altro consiglio che possiamo darvi è quello di non utilizzare connettori economici. I connettori economici (soprattutto quelli provenienti da fornitori cinesi sconosciuti) utilizzano metalli molto contaminati per i contatti, il che porta a guasti sporadici sul campo e a un'usura prematura del connettore. Vi consigliamo il modello Samtec MMS-110-01-L-SV, di altissima qualità.
- Saldatura diretta sul circuito stampato con opzione a foro passante. Questo è il modo più semplice e anche il più affidabile per utilizzare questo prodotto ed evitare problemi di affidabilità sul campo. Inoltre, grazie all’impronta a foro passante, se un altro componente del vostro progetto di circuito stampato dovesse guastarsi, con un po’ di abilità potrete comunque recuperare questo costoso componente. Oppure, se decidete di realizzare un nuovo progetto di circuito stampato, potrete sempre rimuovere questo componente dal vecchio circuito stampato e montarlo su quello nuovo.
- Saldatura diretta sul circuito stampato con opzione SMD. Questa è l'opzione più economica. È più complessa rispetto all'opzione 2 (a foro passante), ma rappresenta anche il metodo più affidabile per utilizzare questo prodotto ed evitare problemi di affidabilità durante l'uso.
In ogni caso, ti serviranno le dimensioni dell'impronta. Dato che esistono tantissimi software diversi per la progettazione di circuiti stampati, abbiamo deciso di utilizzare un servizio di terze parti per generare un'impronta compatibile con tutti i possibili software. Dovrai registrarti, ma una volta fatto avrai accesso a migliaia di impronte.
Configurazione dei pin

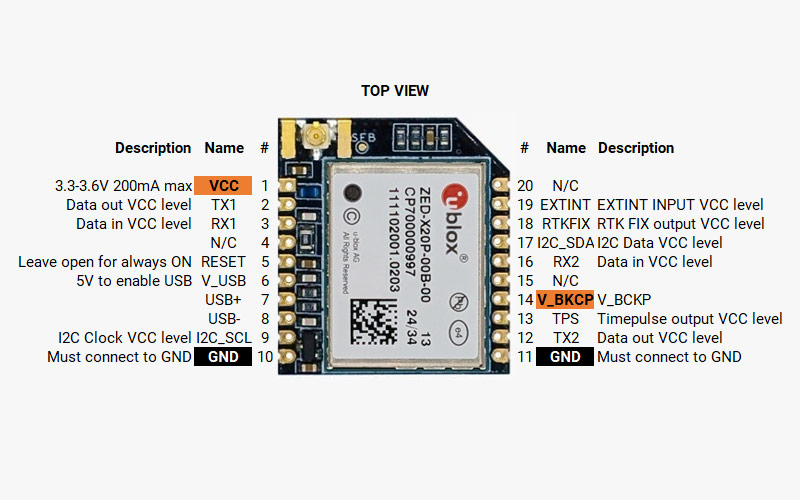

Il diagramma seguente mostra i diversi pin disponibili e le relative funzionalità. Non sono necessari componenti esterni: basta collegare i cavi dove serve.
Impronta del PCB
Data la grande quantità di software disponibili, ci siamo rivolti a un'azienda esterna per sviluppare librerie di footprint per tutti i software possibili. Al momento stiamo ancora lavorando a questo progetto; una volta completato, sarà possibile scaricarle da questo link. In caso di problemi, non esitate a contattarci.
Aspetti relativi all'integrazione
Una delle peculiarità dei sistemi GPS è che i segnali RF con cui operano sono estremamente deboli (fino a -170 dBm!). Per questo motivo, i sistemi GPS sono particolarmente delicati e non immuni al rumore.
Tra il ricevitore GPS e l'antenna GPS, è proprio l'antenna GPS quella la cui installazione è di gran lunga più critica. Vogliamo darti alcuni consigli per assicurarti di integrare correttamente il tuo ricevitore ArduSimple e che funzioni al primo tentativo:
- Ricevitore GPS. Questa parte del sistema è sensibile al flusso d’aria, alle vibrazioni e agli sbalzi di temperatura. Cerca semplicemente di evitare queste condizioni: scegli il punto del veicolo meno soggetto a vibrazioni, prova a collocarlo all’interno di una scatola e lontano da qualsiasi ventola, e non posizionare la scheda accanto a un motore elettrico che può passare da freddo a molto caldo nel giro di pochi secondi.
- Antenna GPS. Il connettore integrato fornisce 3,0 V fino a 100 mA per le antenne attive. Per una scelta e un'installazione ottimali dell'antenna, si consiglia di seguire la nostra Guida all'installazione delle antenne GPS/GNSS.
Configurazione e integrazione software
Con questo prodotto avrai accesso diretto alle funzionalità dello ZED-X20P, che ti aiuterà a consultare l'ampia documentazione di u-blox. Tuttavia, puoi utilizzare la nostra pagina di configurazione come punto di partenza per il tuo progetto. E se in qualsiasi momento avessi bisogno di aiuto, non esitare a contattarci: ti risponderemo sempre.
