Guida per l'utente: RTK Handheld 2 configurabile
Panoramica

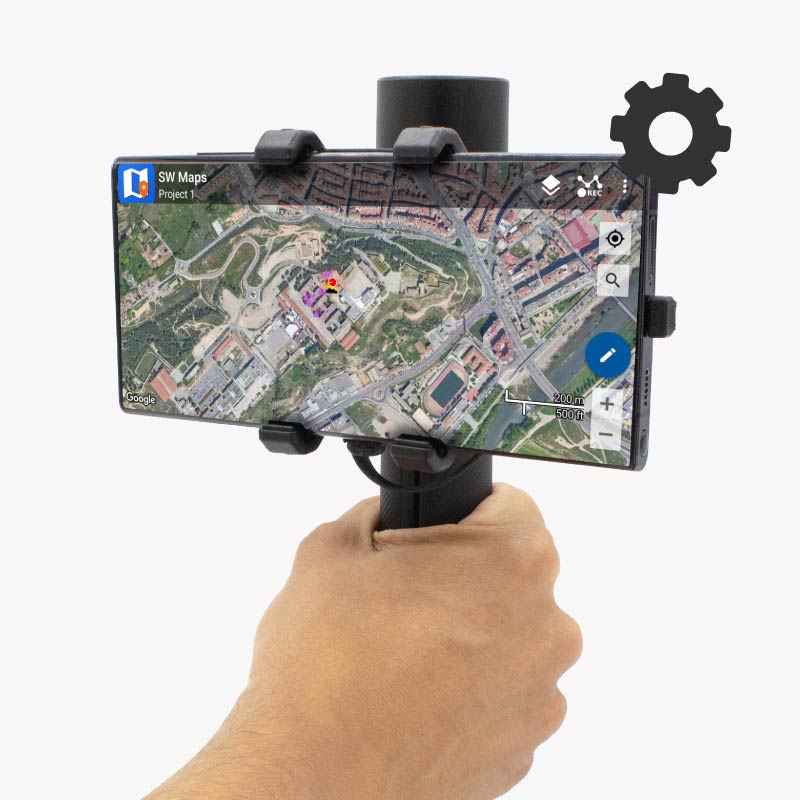

Ottieni rilievi RTK professionali con precisione al centimetro, tutto nel palmo della tua mano. L’RTK Handheld 2 è un kit configurabile fornito smontato. Questa guida ti spiega come assemblare il kit affinché funzioni correttamente, permettendoti di iniziare immediatamente il tuo progetto di rilevamento. In alternativa, puoi acquistare i componenti che preferisci già assemblati utilizzando il nostro Servizio di Configurazione.
Confezione
Gli articoli minimi richiesti nel pacco sono:
- Scheda madre portatile 2.
- Scheda ricevitore GNSS (con modulo RTK ZED-F9P, ZED-X20P o UM980).
- Custodia in plastica "Portable 2".

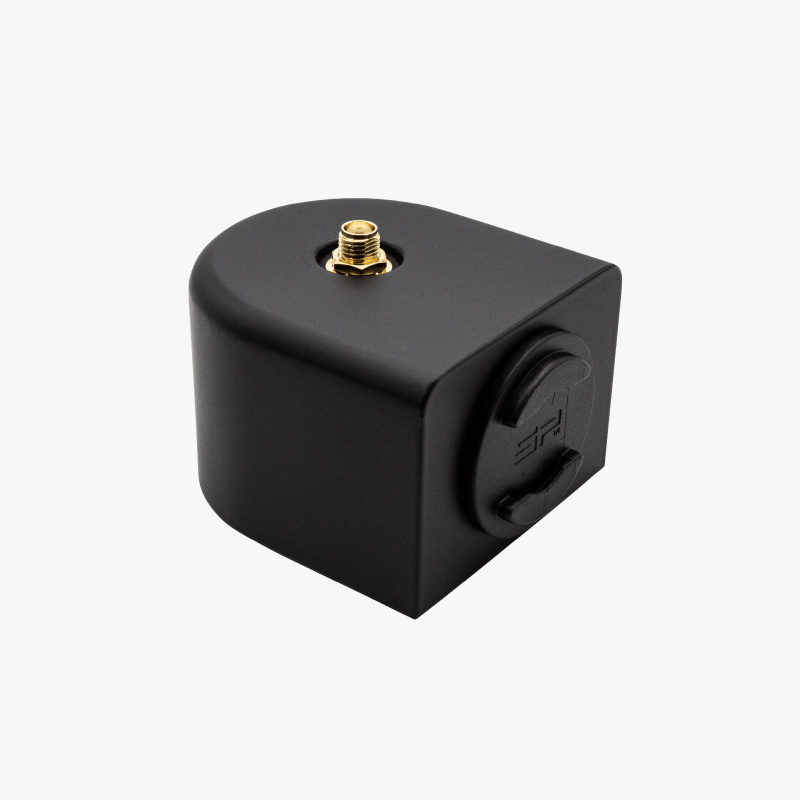

- Antenna GNSS compatta elicoidale a tripla banda.
- Supporto universale per telefono SP Connect.
Il pacchetto potrebbe inoltre includere un plugin opzionale per connettersi in modalità wireless al tuo telefono:
Ricorda che puoi ordinare il kit già assemblato e pronto all'uso tramite il nostro Servizio di configurazione.
Assemblaggio
Se non avete ordinato il Servizio di configurazione, il kit configurabile RTK Handheld 2 viene fornito in parti separate e deve essere assemblato. Non sono necessari attrezzi speciali: l'intera unità può essere assemblata a mano. Si prega di seguire le istruzioni del presente manuale per assemblare i componenti minimi richiesti.

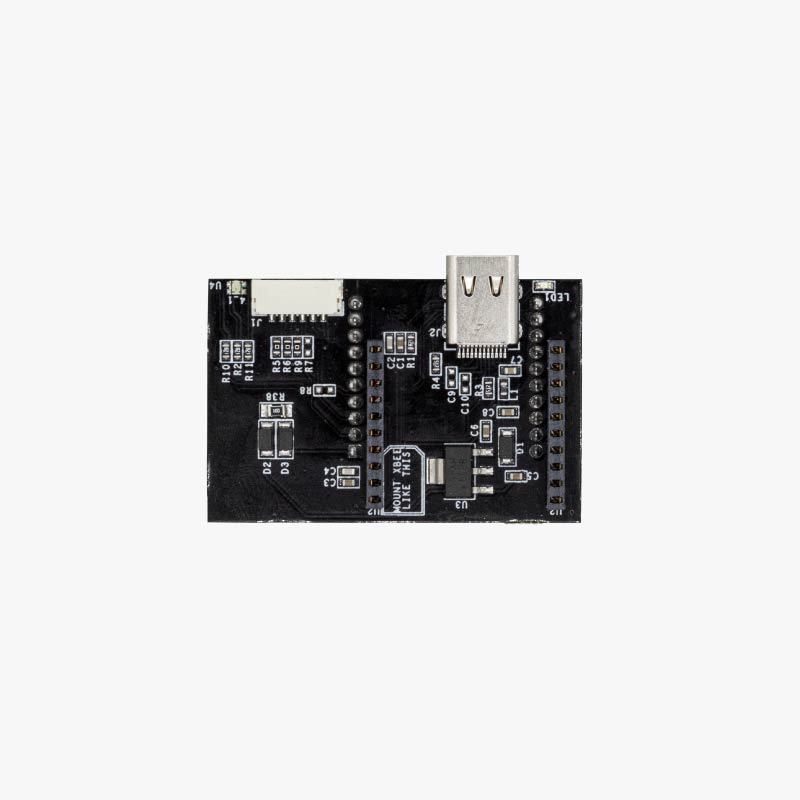

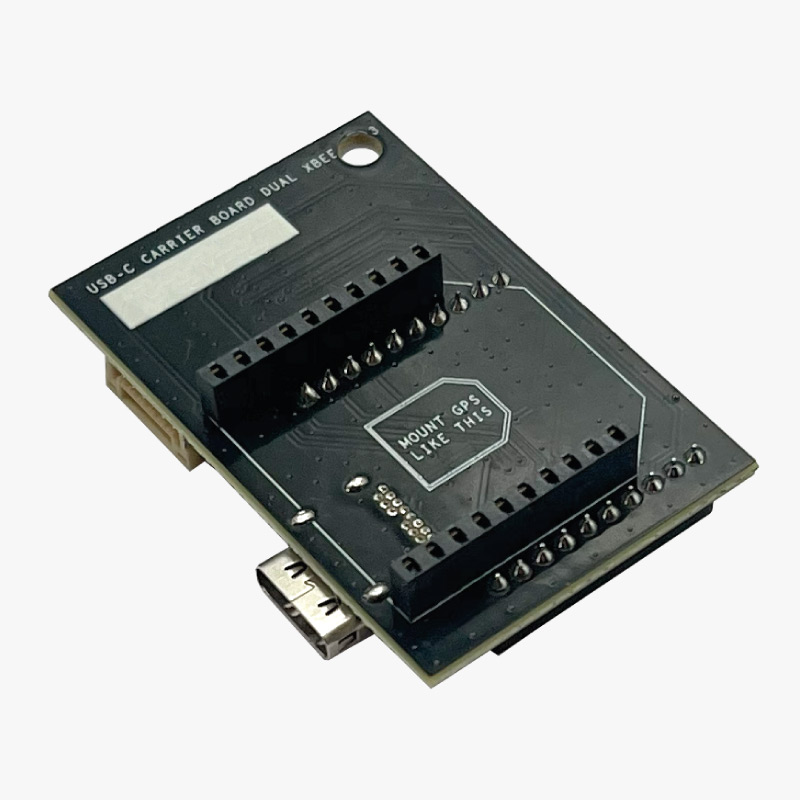

- Tenere la scheda madre Portable 2 con i connettori USB-C e JST rivolti all'indietro e apporre un'etichetta con la scritta "MOUNT GPS LIKE THIS " in modo che sia visibile dalla parte superiore. Non appoggiare la scheda su una superficie rigida, poiché ciò potrebbe causarne il danneggiamento; tenerla semplicemente con le mani.

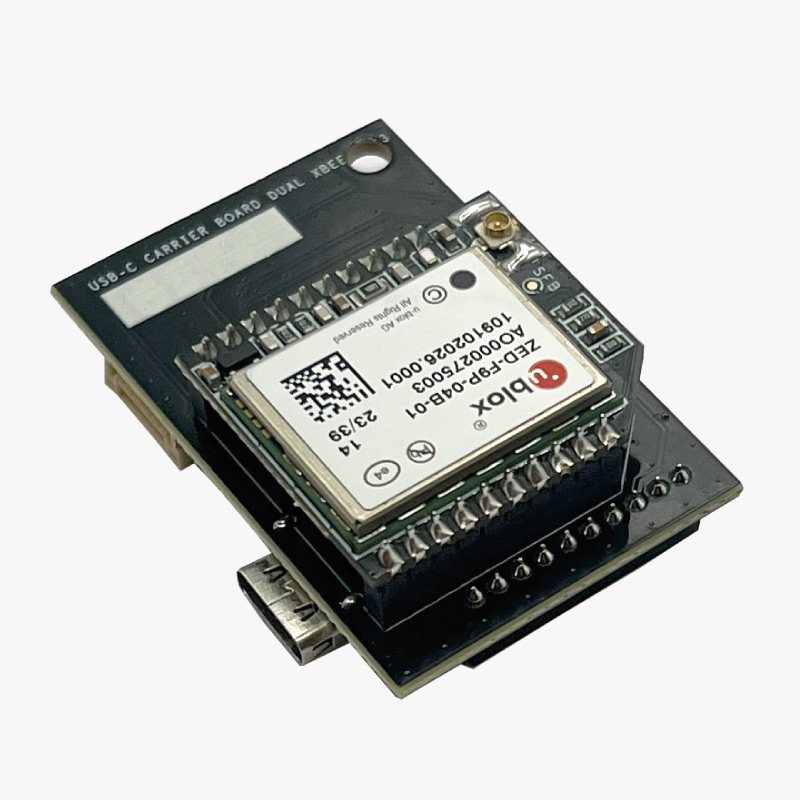

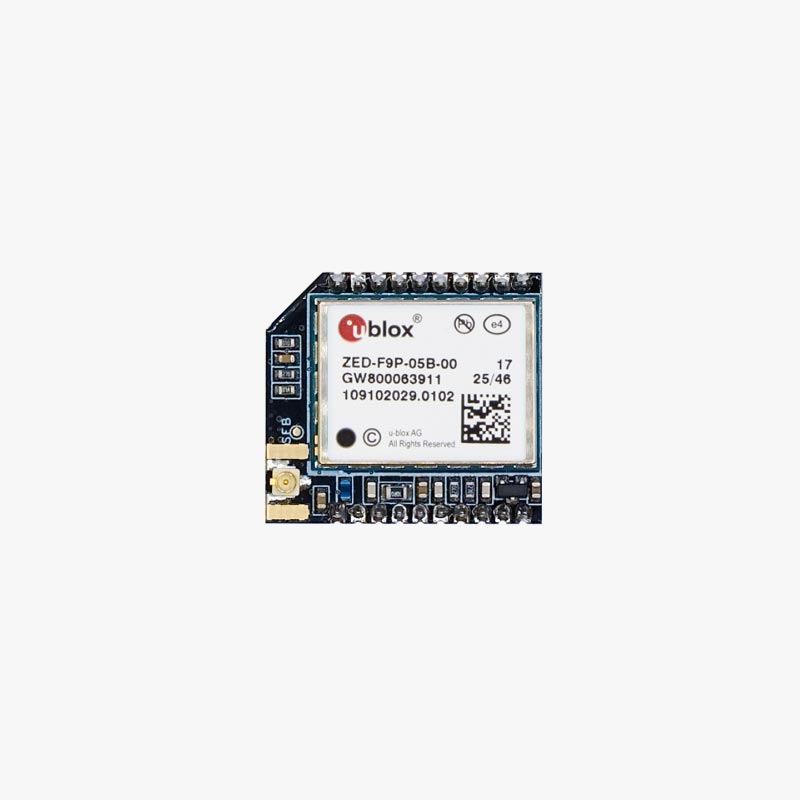

- Allineare i connettori XBee presenti su questo lato della scheda con i pin della scheda del ricevitore GNSS, quindi inserirla nell'orientamento indicato dall'etichetta " MOUNT GPS LIKE THIS".
- (Fase facoltativa): se hai ordinato uno dei plug-in di connessione wireless disponibili per il kit, segui le istruzioni riportate in questa sezione per installarlo.

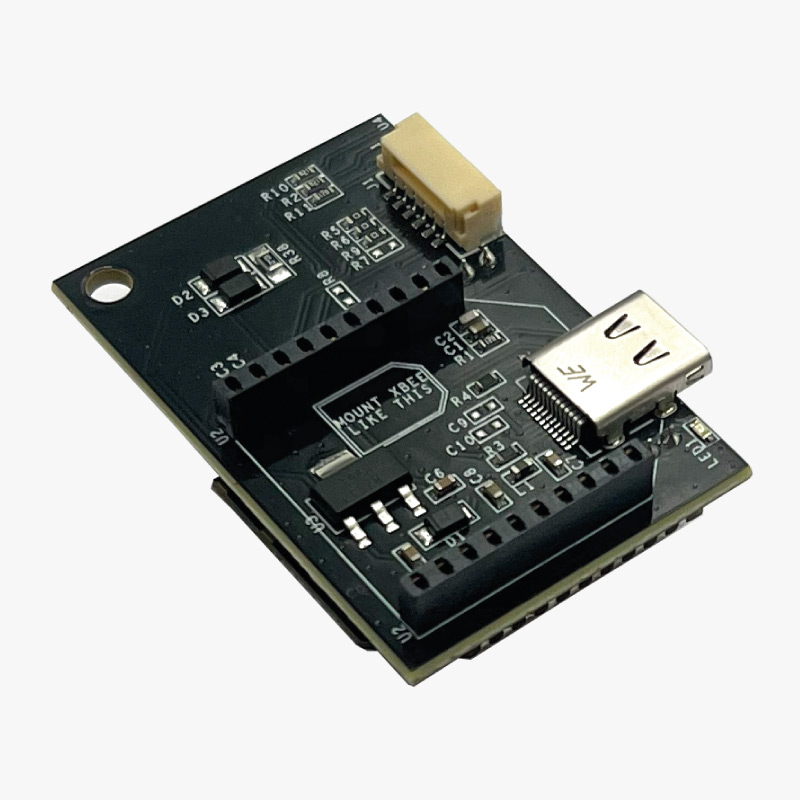

- Capovolgi la scheda madre 2 portatile e tienila tra le mani con i connettori USB-C e JST rivolti in avanti e l'etichetta “MOUNT XBEE LIKE THIS” ben visibile.

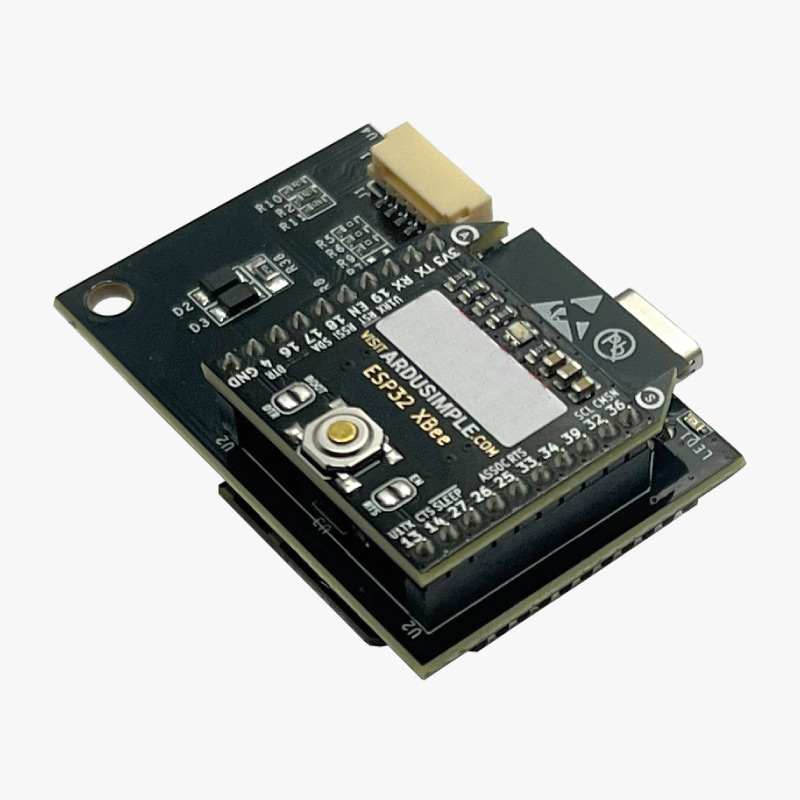

- Allineare i connettori XBee con i pin della scheda di connessione wireless (Bluetooth, Wi-Fi o radio MR) e inserirla nell'orientamento indicato dall'etichetta "MOUNT XBEE LIKE THIS".

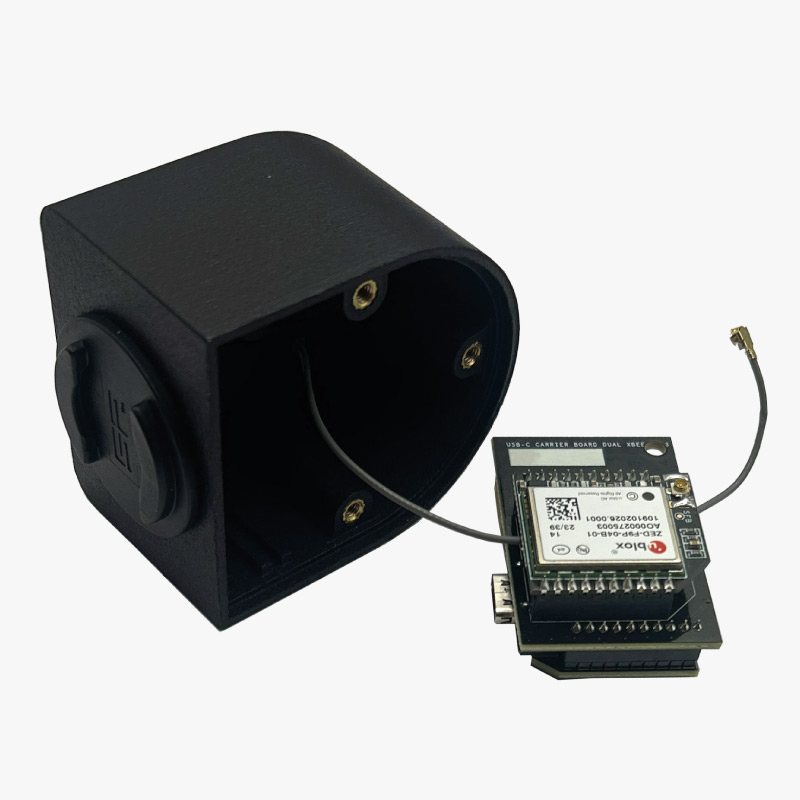

- Far passare il cavo dell'antenna collegato alla custodia in plastica attraverso il foro situato tra il ricevitore e la scheda madre.

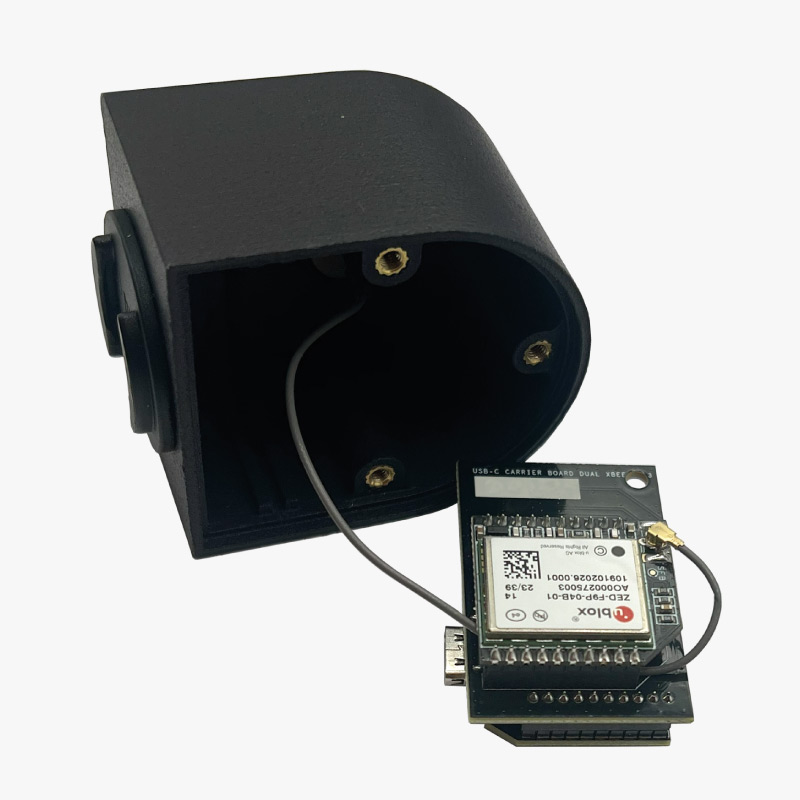

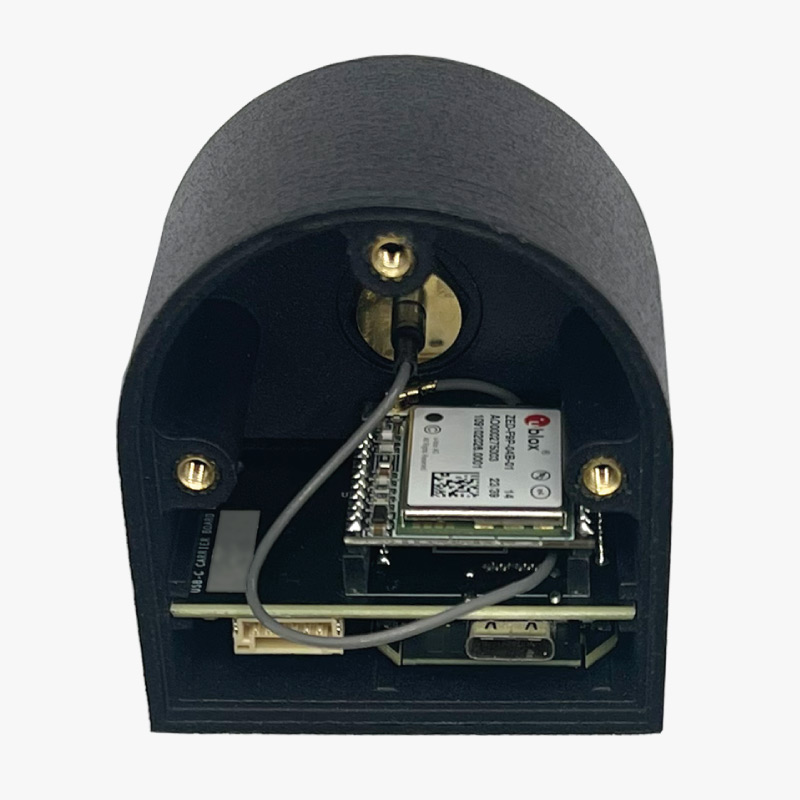

- Collegare l'uFL (connettore di piccole dimensioni) al connettore corrispondente sulla scheda plug-in del ricevitore (se inserito correttamente, si dovrebbe sentire un clic).

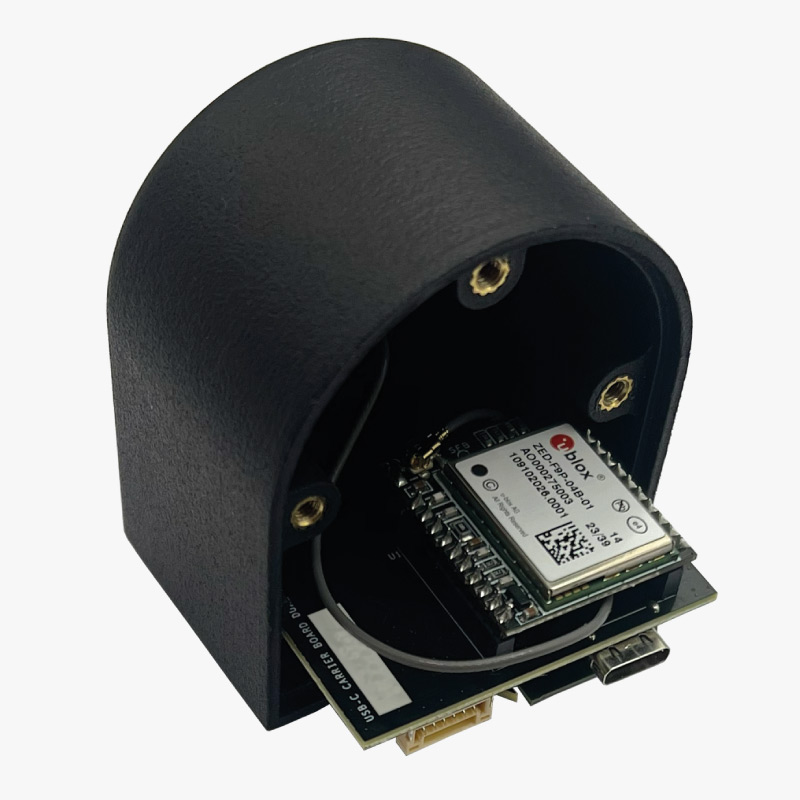

- Inserire la scheda madre Portable 2 nel case, con i connettori USB-C e JST rivolti verso il lato aperto del case.
- Posizionare il cavo dell'antenna nello spazio tra i fori laterali delle viti e la scheda madre.

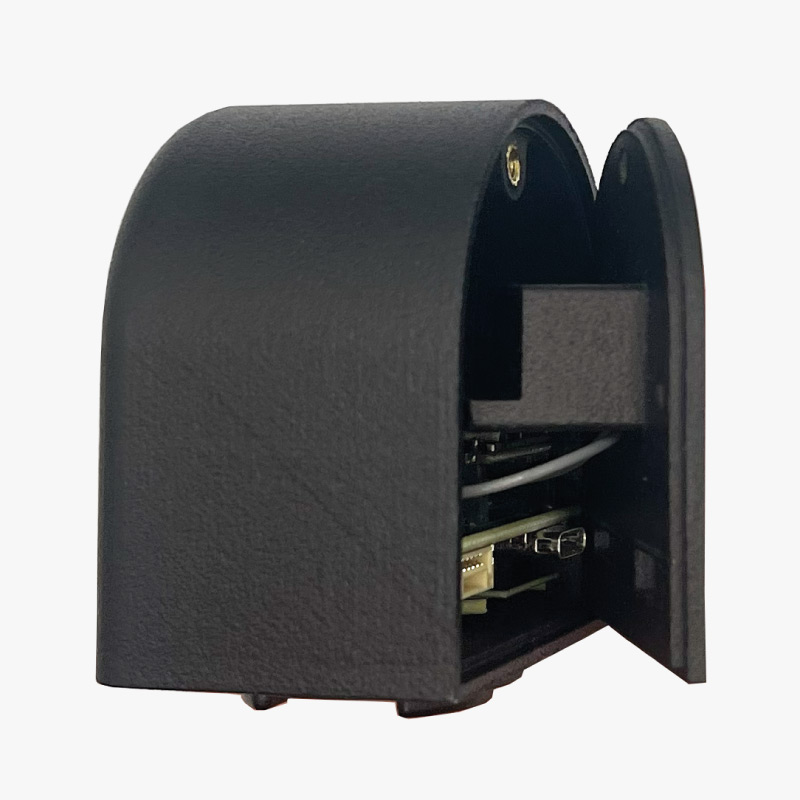

- Posizionare il coperchio della custodia in plastica, assicurandosi che il cavo dell'antenna rimanga libero e non rimanga incastrato tra il coperchio in plastica e la scheda del ricevitore.

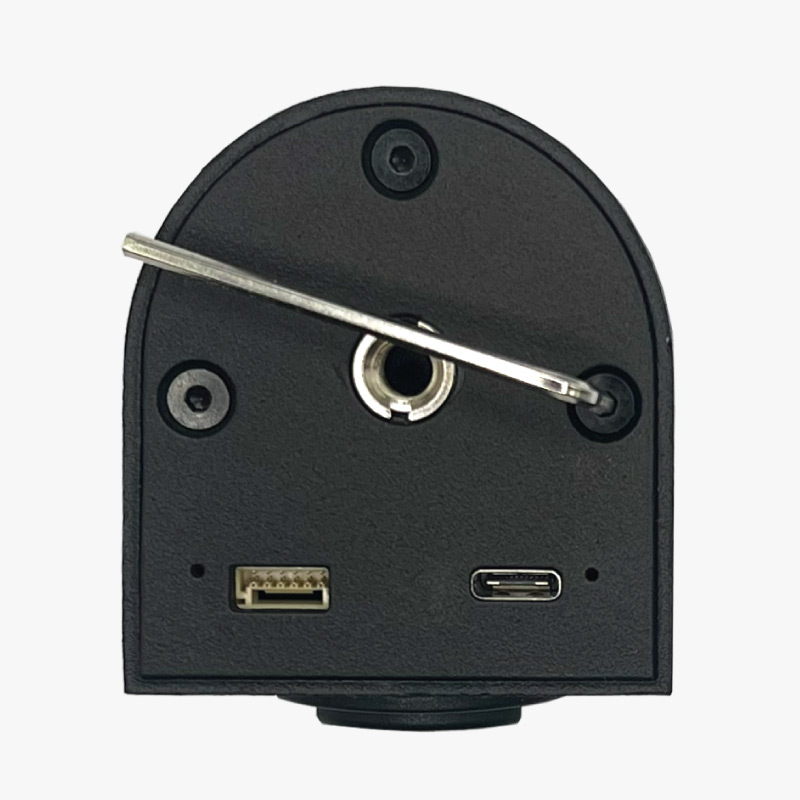

- Verificare che i connettori USB-C e JST siano correttamente allineati con i fori corrispondenti dell'involucro in plastica, quindi avvitare le 3 viti.

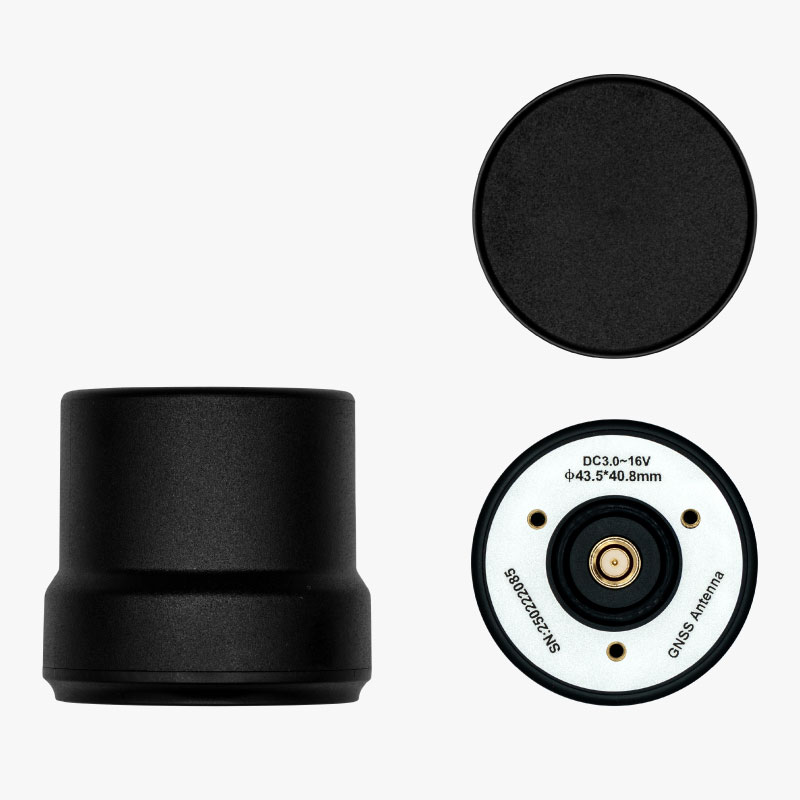

- Avvitare l'antenna GNSS elicoidale a tripla banda al connettore SMA situato nella parte superiore dell'involucro in plastica.
- Hai completato con successo l'assemblaggio del tuo nuovo kit configurabile RTK Handheld 2.
Per iniziare
Prima di utilizzare il kit portatile RTK, è necessario configurarlo affinché funzioni come Rover e invii messaggi NMEA tramite USB e, se presente, il plugin wireless scelto. A tal fine, sarà necessario caricare un file di configurazione specifico per ciascun ricevitore GNSS:
- Se hai acquistato il modulo ZED-F9P, scarica il file di configurazione ZED-F9P e segui la guida per caricare il file di configurazione.
- Se hai acquistato il modulo ZED-X20P, scarica il file di configurazione ZED-X20Pe segui la guida per caricare il file di configurazione ZED-X20P.
- Se hai acquistato il modulo UM980, segui la guida per abilitare i messaggi NMEA, assicurandoti di attivare i messaggi per la porta COM2.
Una volta completata questa fase di configurazione, per iniziare segui la guida “Guida introduttiva: Kit di mappatura RTK Handheld 2”.
Ricorda che puoi ordinare il kit già assemblato e pronto all'uso tramite il nostro Servizio di configurazione.
