Guida per l'utente: simpleRTK2B mPCIe
Informazioni sul prodotto:
Questo prodotto utilizza uno standard footprint: Mini PCI Express (mPCIe).
Il prodotto supporta mPCIe sia a metà che a grandezza intera, puoi scegliere il formato che preferisci.
- Se hai già un computer embedded con questo tipo di presa, basta inserire la nostra scheda all'interno della dimensione corrispondente.
- Se stai sviluppando la tua scheda con questo socket, ti consigliamo la taglia dimezzata: più piccola, più robusta e con le stesse prestazioni.
Per integrare questo prodotto, dovrai aggiungere un connettore standard alla tua scheda, insieme a un foro di montaggio nella posizione corretta per fissare la scheda con una vite o un morsetto. Una raccomandazione che possiamo darvi è quella di non utilizzare recipienti economici. Le prese economiche (particolarmente apprezzate da fornitori cinesi sconosciuti) utilizzano metalli molto contaminati per i contatti, il che porta a guasti sporadici sul campo e alla morte prematura del contatto della presa. Possiamo consigliare la qualità superiore TE 2041119-1.
configurazione:

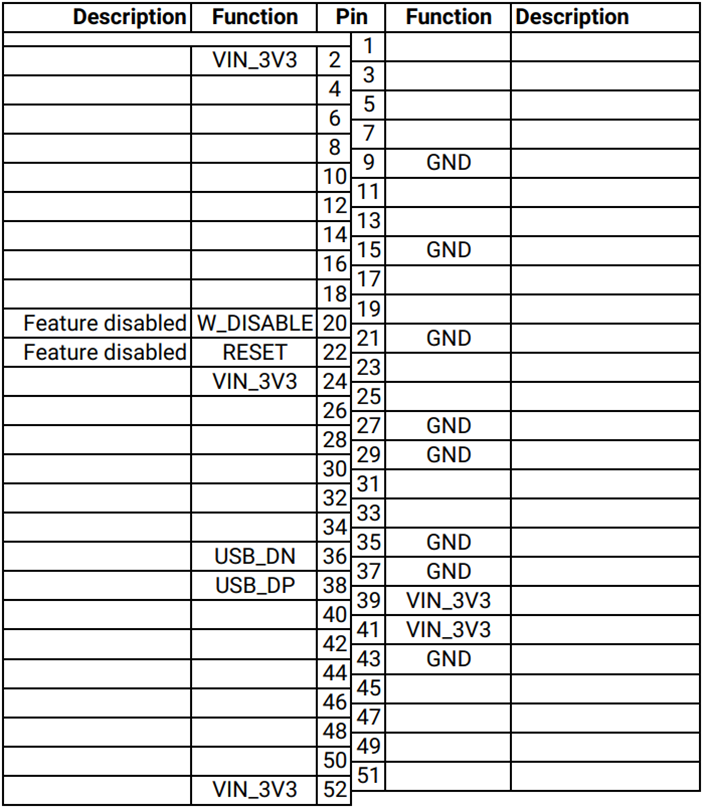

Il diagramma seguente mostra i diversi pin disponibili, inclusa la sua funzionalità.
Attualmente solo le linee di alimentazione e USB sono implementate per essere conformi al 100% allo standard. Se hai esigenze specifiche puoi sempre CONTATTACI.
PCB Footprint:
Puoi scaricare il PCB footprint da questo link
Considerazioni sull'integrazione
L'unica particolarità di un sistema GPS è che i segnali RF con cui lavora sono estremamente deboli (fino a -170dBm!). Per questo motivo i sistemi GPS sono particolarmente delicati e non immuni al rumore.
Tra il ricevitore GPS e l'antenna GPS, l'antenna GPS è di gran lunga quella con l'installazione più critica. Vogliamo darti alcuni suggerimenti per assicurarti di aver integrato il tuo ArduSimple ricevitore e funziona al primo tentativo:
- ricevitore GPS. Questa parte del sistema non ama il flusso d'aria, le vibrazioni e gli sbalzi di temperatura. Cerca solo di evitarlo: scegli la posizione del tuo veicolo con la vibrazione più bassa, prova a usarlo all'interno di una scatola e lontano da qualsiasi ventola, e non posizionare la scheda accanto a un motore elettrico che può passare da freddo a molto caldo in pochi secondi.
- Antenna GPS. Per questo articolo abbiamo una guida separata che ti consigliamo di seguire ed è la nostra GPS /GNSS Guida all'installazione dell'antenna.
Configurazione e integrazione software
Con questo prodotto avrai accesso diretto alle funzionalità dello ZED-X20P, ti aiuterà a leggere le informazioni estese u-blox documentazione. Tuttavia puoi usare il nostro pagina di configurazione come punto di partenza per il tuo progetto. E se hai bisogno di aiuto in qualsiasi momento, basta CONTATTACI, rispondiamo sempre.
-
