Guida per l'utente: simpleRTK2B mPCIe

Informazioni sul prodotto:

Questo prodotto utilizza uno standard footprint: Mini PCI Express (mPCIe). Se il tuo computer ha già questo connettore standard, collegalo semplicemente.

Per integrare questo prodotto nel tuo progetto, dovrai aggiungere un connettore standard alla tua scheda, insieme a un foro di montaggio nella posizione corretta per fissare la scheda con una vite o un morsetto. Una raccomandazione che possiamo darvi è quella di non utilizzare prese economiche. Le prese economiche (particolarmente apprezzate da fornitori cinesi sconosciuti) utilizzano metalli molto contaminati per i contatti, il che porta a guasti sporadici sul campo e alla morte prematura del contatto della presa. Possiamo consigliare il TE 2041119-1 di alta qualità.

configurazione:

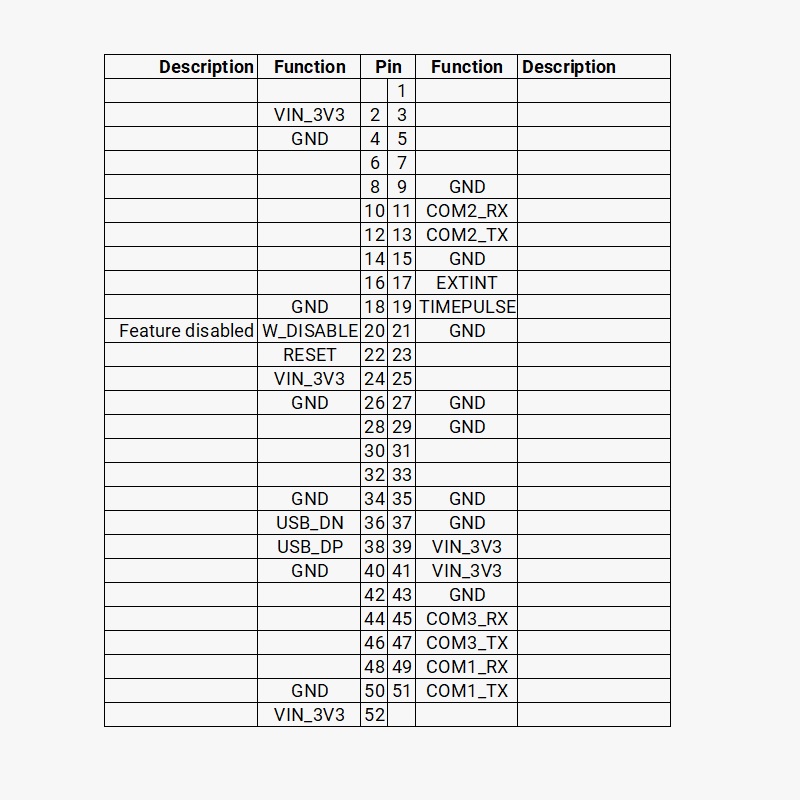

Il diagramma seguente mostra i diversi pin disponibili, inclusa la sua funzionalità.



PCB Footprint:

Puoi scaricare il PCB footprint da questo link

Considerazioni sull'integrazione

L'unica particolarità di un sistema GPS è che i segnali RF con cui lavora sono estremamente deboli (fino a -170dBm!). Per questo motivo i sistemi GPS sono particolarmente delicati e non immuni al rumore.

Tra il ricevitore GPS e l'antenna GPS, l'antenna GPS è di gran lunga quella con l'installazione più critica. Vogliamo darti alcuni suggerimenti per assicurarti di aver integrato il tuo ArduSimple ricevitore e funziona al primo tentativo:

  • ricevitore GPS. Questa parte del sistema non ama il flusso d'aria, le vibrazioni e gli sbalzi di temperatura. Cerca solo di evitarlo: scegli la posizione del tuo veicolo con la vibrazione più bassa, prova a usarlo all'interno di una scatola e lontano da qualsiasi ventola, e non posizionare la scheda accanto a un motore elettrico che può passare da freddo a molto caldo in pochi secondi.
  • Antenna GPS. Per questo articolo abbiamo una guida separata che ti consigliamo di seguire ed è la nostra GPS /GNSS Guida all'installazione dell'antenna.

Configurazione e integrazione software

Con questo prodotto hai accesso diretto a Septentrio Mosaic-X5 funzionalità, ti aiuterà a leggere l'ampio Septentrio documentazione. E se hai bisogno di aiuto in qualsiasi momento, basta CONTATTACI, rispondiamo sempre.
