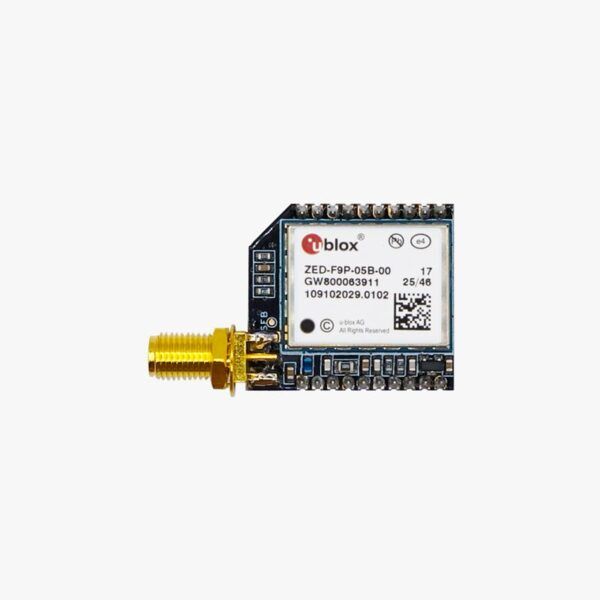

simpleRTK2B Micro
SKU: AS-RTK2B-MICRO-F9
u-blox ZED-F9P e ZED-F9R in un formato facile da saldare. Posizione GPS con precisione al centimetro e ingombro minimo per il tuo progetto PCB personalizzato con RTK.
 | 2 anni di garanzia in tutto il mondo | |
| Spediamo dalla Spagna. Consegna prevista a : | |
| Per questo prodotto sono previsti sconti sul quantitativo: | |
| <50 units | 199€ | |
| >=50 unità | 152€ Clicca qui per gli ordini all'ingrosso | |
| >500 unità | Contattateci per conoscere i prezzi speciali | |
| Got any questions? Contact us! - a real human (not AI) will answer in <24 hours! | |
Descrizione
Lascia che simpleRTK2B Micro acceleri il tuo progetto RTK grazie al suo ingombro compatto che ne facilita l'integrazione, al connettore RF integrato e all'elevata disponibilità. Con i prodotti u-blox ZED-F9P e ZED-F9R. Ci occupiamo noi della progettazione RF e della complessa integrazione dei moduli, così potrai concentrarti sulla progettazione del PCB e sull'applicazione.
- Fattore di forma più compatto
- Sono disponibili molti pin ZED-F9P
- Riutilizzabile: se realizzi un nuovo circuito stampato, puoi smontare il costoso GPS dalla versione precedente!
- È necessaria una superficie del PCB più ridotta: puoi sfruttare lo spazio sotto il modulo per posizionare altri componenti!
- Facile da saldare a mano o a macchina
- Non sono richieste conoscenze in materia di RF, poiché tutti i componenti RF sono già integrati: basta un connettore uFL per il collegamento tramite cavo flessibile oppure un connettore SMA lungo per il montaggio diretto su pannello
- Prezzi all'ingrosso a partire da 50 unità
Include:
– 1 scheda simpleRTK2B Micro
Specifiche tecniche
Caratteristiche dello ZED-F9P
- Precisione a livello di centimetro
- <1cm with a base station up to 35km
- <1cm with NTRIP up to 35km
- <4cm with SSR corrections
- <1.5m in standalone mode
- <0.9m standalone with SBAS coverage
- Frequenza di aggiornamento
- Impostazione predefinita: 1 Hz
- Con prestazioni massime: fino a 10 Hz
- Con prestazioni ridotte: fino a 20 Hz
- Multibanda: supporto per L1, L2 ed E5b
- Multifrequenza e multiconstellazione:
- GPS: L1C/A L2C
- GLONASS: L1OF L2OF
- Galileo: E1-B/C E5b
- BeiDou: B1I B2I
- QZSS: L1C/A L2C
- SBAS: WAAS, EGNOS, MSAS, GAGAN e SouthPAN
- Tempi di avvio:
- Tempo di stabilizzazione della prima posizione: 25 secondi (a freddo), 2 secondi (a caldo)
- Prima acquisizione RTK: 35 secondi (a freddo)
- Esportazione dei dati RAW in formato UBX
- Funzionalità di Base e Rover
- Intervallo di temperatura di funzionamento: da -40 a +85 °C
- Documentazione: RED, RoHS
- Precisione a livello di centimetro
- <1cm with a base station up to 35km
- <1cm with NTRIP up to 35km
- <4cm with SSR corrections
- <1.5m in standalone mode
- <0.9m standalone with SBAS coverage
- Frequenza di aggiornamento
- Impostazione predefinita: 1 Hz
- Frequenza massima di aggiornamento della fusione: 30 Hz
- Fusione dei sensori
- Inclinazione: 10 mm + 0,7 mm/° di inclinazione (precisione < 2,5 cm entro i 30°)
- Solo INS: < 2 % della distanza percorsa senza segnali GNSS
- Dati RAW dell'IMU: 100 Hz
- Multibanda: supporto per L1, L2 ed E5b
- Multifrequenza e multiconstellazione:
- GPS: L1C/A L2C
- GLONASS: L1OF L2OF
- Galileo: E1-B/C E5b
- BeiDou: B1I B2I
- QZSS: L1C/A L2C
- SBAS: WAAS, EGNOS, MSAS, GAGAN e SouthPAN
- Tempi di avvio:
- Tempo di stabilizzazione della prima posizione: 25 secondi (a freddo), 2 secondi (a caldo)
- Prima acquisizione RTK: 35 secondi (a freddo)
- Modelli dinamici: veicoli terrestri, robot di servizio a bassa velocità e monopattini elettrici (droni, imbarcazioni e pedoni non supportati)
- Esportazione dei dati RAW in formato UBX
- Nessuna funzione di stazione base, solo rover RTK
- Intervallo di temperatura di funzionamento: da -40 a +85 °C
- Documentazione: RED, RoHS
Documentazione
Inizia da qui:
- File di configurazione
- Scarica Footprint
